SMT Pick and Place stroj: Chytrá montáž začíná zde

Porozumění Smt pick and place machine Základní prvky

Co je Smt pick and place machine ?

SMT (Surface Mount Technology) stroj pro osazování komponent je v podstatě tím, co umožňuje umisťovat miniaturní elektronické součástky na tištěné spoje, které dnes všude vidíme. Tyto stroje pracují s robotickými rameny a inteligentními systémy pro přívod součástek, které umisťují opravdu malé díly, jako jsou rezistory a integrované obvody, na desky potažené pájivým tmelem. Některé rychlejší modely dokáží umístit více než 50 tisíc součástek během jediné hodiny, což je naprosto ohromující, když si uvědomíte, jak malé tyto součástky ve skutečnosti jsou. Když výrobci přecházejí z ruční montáže na tato automatická zařízení, v podstatě se zbaví všech chyb vznikajících při ručním umisťování tak malých dílů. Navíc je výroba mnohem rychlejší, což znamená, že továrny mohou vyrábět mnohem více produktů, aniž by obětovaly kvalitu.

Role technologie povrchové montáže ve moderní výrobě tištěných spojů

Povrchová montáž změnila způsob výroby elektroniky, protože umožňuje umisťovat součástky přímo na desky plošných spojů, místo použití vodičů zasouvaných do otvorů. Rozdíl je obrovský – součástky mohou být zhruba o 80 % menší a obvody lze zabudovat s 70% vyšší hustotou ve srovnání s klasickou technologií vrtaných otvorů, jak uvádí loňská zpráva v časopise Electronics Journal. Proč dnes povrchová montáž ovládá továrny? Stačí se podívat na všechny ty malé přístroje, které nosíme s sebou. Chytré telefony by se stále vešly do našich kapes, kdyby nebylo této technologie, stejné platí například pro kardiostimulátory nebo inzulínová čerpadla, která potřebují kompaktní, ale zároveň výkonné elektronické součástky uvnitř.

Základní funkce a význam ve výrobě desek plošných spojů

Tato zařízení plní tři základní funkce:

1. Výběr součástek sací trysky vybírají součástky z pásků nebo zásobníků
2. Přesné zarovnání optické systémy ověřují správnou orientaci s přesností na 10 mikronů
3. Umístění a ověření součástky jsou umístěny na předem naprogramovaných souřadnicích, přičemž senzory tlaku potvrzují kontakt

Parametr vlivu	Ruční Sestavování	Smt pick and place machine
Umístění Za Minutu	6	1,500
Míra Vady *	1.8%	0.01%
*Průmyslová srovnávací data (IPC Validation Study 2024)

Tato integrace snižuje odpad komponent o 38 % a snižuje náklady na sestavování o 45 %, čímž se SMT stroje stávají nezbytnými pro dosažení Six Sigma kvalitativních norem při sériové výrobě a zároveň udržují konkurenceschopnost na trhu.

Typy SMT stroje na berání a umisťování a jejich aplikace

Ruční a stolní systémy pro vývoj prototypů a malé série

Pro práci s elektronikou ve small batch režimu nabízejí manuální SMT pick and place stroje dobrý poměr cena/výkonost, aniž by to příliš zatížilo rozpočet. Tyto menší jednotky jsou vybaveny ručně ovládanými vakuovými hroty a vizuálními návody, které pomáhají technikům správně umisťovat součástky na desky plošných spojů. Jsou zvláště oblíbené v prostředí výzkumu a při testování nových nápadů pro produkty. Většina stolních verzí zvládne desky o rozměrech přibližně 300 x 200 milimetrů a umísťuje součástky rychlostí mezi pěti sty až třemi tisíci kusů za hodinu v závislosti na nastavení. To, co je na nich tak atraktivní, je jejich jednoduchá obsluha. Není potřeba žádné složité programování, prostě si vezmete a umístíte, co je potřeba, během fáze testování prototypů. Mnoho univerzitních laboratoří a dílen startupů tento přístup už adoptovalo, protože výrazně snižuje náklady, které by jinak vznikly při externím montážním zajištění. Úspory mohou dosáhnout až šedesáti procent, přičemž přesnost umístění součástek zůstává v rámci dvaceti pěti mikronů od ideálu.

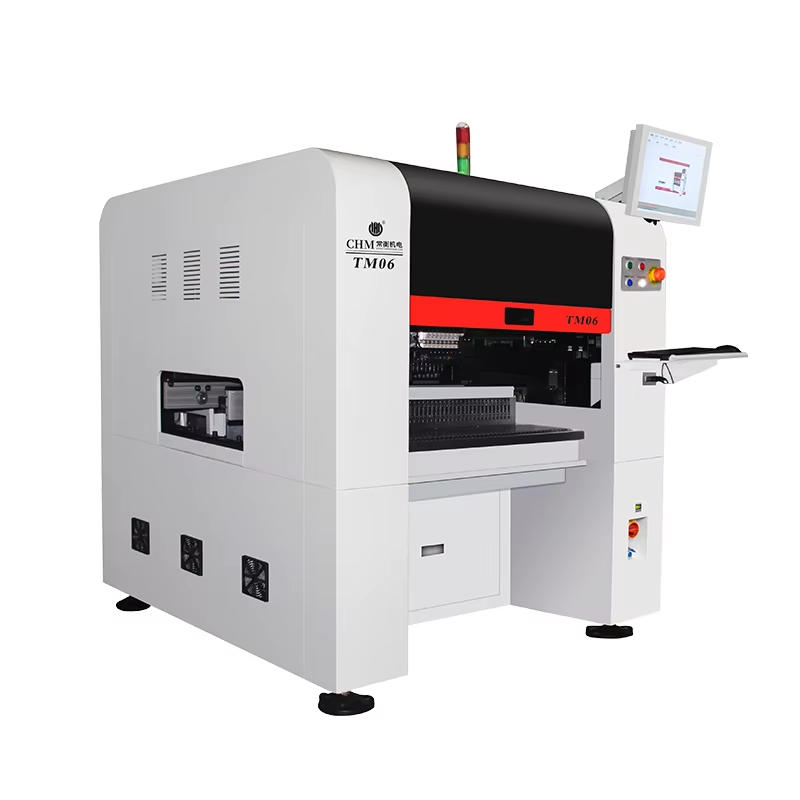

Úplně automatický SMT stroje na berání a umisťování pro linky s vysokým objemem

Srdcem moderních vysokorychlostních výrobních linek jsou plně automatické SMT osazovací stroje. Tyto pokročilé systémy jsou vybaveny vícehlavovými tryskami a páskovými zásobníky, díky čemuž dosahují rychlosti přes 30 tisíc součástek za hodinu a přitom udržují přesnost osazení kolem plus minus pěti mikronů. To, co je opravdu vyznačuje, je jejich vestavěná technologie strojového vidění, která skenuje referenční značky a kontroluje pozice součástek během procesu, přičemž téměř okamžitě provádí drobné korekce dráhy. Tyto stroje využívají továrny v automobilovém a spotřebním elektronickém sektoru pro nepřetržitý provoz. Ušetří až přibližně 85 % nákladů na práci a udržují velmi nízkou míru výrobních vad, obvykle pod 0,01 % podle průmyslových zpráv.

Srovnávací analýza: Propustnost, přesnost a náklady na vlastnictví

Výběr vhodného SMT stroje vyžaduje vyvážení výkonu a investice. Hlavní rozdíly jsou:

Funkce	Manuální/stolní systémy	Plně automatické stroje
Provozní výkon	500–3 000 CPH	30 000–100 000+ CPH
Umístění s přesností	±25 mikronů	±5–10 mikronů
Počáteční investice	$5 tis.–$20 tis.	50 000–500 000+ USD
Provozní náklady/hodina	8 USD (náročné na práci)	1,5 USD (podporované automatizací)

Globální průzkum z roku 2025 týkající se infrastruktury pro montáž desek plošných spojů zjistil, že vysoké výrobní kapacity umožňují návratnost investic do automatizace již během 18–24 měsíců, a to díky dennímu výstupu vyššímu o 93 %. Naproti tomu nízké výrobní směsi získávají výhody z flexibility a minimální údržby manuálních systémů.

Klíčové technologické vlastnosti pokročilých systémů SMT pro pick and place

Mikronová přesnost při umisťování komponent

Moderní SMT stroje pro osazování dosahují přesnosti umístění v rozmezí ±25 µm (Zpráva o povrchové montáži 2025), což umožňuje spolehlivou montáž čipů 0201, mikro-BGA a komponent s ultrajemným roztečným rozhraním. Tato přesnost snižuje potřebu předělávek o 62 % ve srovnání se staršími systémy a zároveň podporuje požadavky na následující generaci IoT a nositelných zařízení.

Vysokorychlostní provoz pro maximální výrobní efektivitu

Nejvyšší třídy systémů zpracovávají až 77 000 komponent za hodinu (CPH) aniž by to ovlivnilo přesnost, díky synchronizovaným vícehlavým architekturám. Analýza průmyslu z roku 2025 ukázala, že tyto stroje snížily dobu cyklu o 28 % v automobilové výrobě řídicích jednotek (ECU), čímž se přímo zvýšila škálovatelnost výroby.

Integrované systémy pro vizuální kontrolu v reálném čase

Pokročilé systémy pro vizuální kontrolu poskytují:

• Subpixelové optické rozpoznání pro automatickou korekci orientace
• 3D inspekce pájecího tvaru pro prevenci jevu tombstoning
• Adaptivní osvětlení snižující chyby nesouososti o 91 % (Studie o montáži flexibilní elektroniky 2025)

Tyto funkce zajišťují stálou přesnost měření napříč různými typy součástek a uspořádáními desek.

Modulární konstrukce a škálovatelnost pro budoucnostní odolnost výroby

Přední SMT stroje disponují modulárními konstrukcemi, které umožňují:

• Výměnu feederů během pěti minut pro rychlé překonfigurování výroby
• Rozšiřitelné sady trysk zvládající součástky od 01005 do 150mm²
• Firmware aktualizovaný přes cloud pro soulad s nově vyvíjejícími se IPC standardy

Tato flexibilita umožňuje výrobcům zvyšovat kapacitu a přizpůsobovat se novým technologiím bez nutnosti výměny celých systémů.

Umělá inteligence a inteligentní automatizace: Budoucnost technologie SMT Pick and Place

Algoritmy strojového učení nyní předpovídají potřebu údržby s přesností 89 %, čímž se snižuje neplánovaná prostojová doba o 47 %. Generativní umělá inteligence optimalizuje sekvence umisťování, přičemž prognózy naznačují zvýšení efektivity linky o 33 % do roku 2026 (2025 Global SMT Automation Trends Report). Tato inovace signalizují přechod k samo-optimálním, inteligentním montážním linkám.

Provozní výhody automatizace montáže desek plošných spojů pomocí SMT stroje na berání a umisťování

Zvyšování rychlosti a efektivity ve výrobě vysokých objemů

Nejnovější SMT osazovací stroje zcela převyšují tradiční manuální metody montáže a podle loňské zprávy o SMT průmyslu zkracují výrobní cykly až na polovinu. Toto zrychlení pomáhá výrobcům zvládat vysokou poptávku po chytrých telefonech, hodinkách a dalších propojených zařízeních, které lidé dnes chtějí. Když firmy automatizují celý proces od přívodu součástek až po jejich přesné umístění na plošné spoje, v podstatě odstraňují zbytečné prodlevy mezi jednotlivými operacemi. Stroje prostě neustále pracují bez přestávek. Nedávná průmyslová studie z roku 2024 rovněž ukázala některá působivá čísla. Faktory, které přešly na automatizované SMT systémy, zaznamenaly nárůst výroby za hodinu o přibližně 12,4 % a zároveň ušetřily téměř 18 % nákladů na energie. Takovéto zlepšení má obrovský dopad na průmyslové odvětví, kde je na významu objem výroby, zejména pokud jde o výrobu dílů pro automobily a jiné složité elektronické systémy.

Manuální vs. automatizovaná montáž	Příručka	Automatizované SMT
Počet součástek osazených/hodinu	800	85 000+
Počet vad na milion (DPM)	900	<15
Podíl nákladů na práci	62%	9%

Minimalizace lidské chyby a zlepšení konzistence procesu

Automatizované SMT stroje odstraňují veškeré nepřesnosti ruční montáže díky svým systémům uzavřené smyčky a vysokému rozlišení vizuální kontroly, které dokáží rozpoznat problémy až do 15 mikronů. Pokud se komponenty během výroby posunou, tyto stroje je okamžitě opraví, aniž by bylo nutné zastavit linku. Podle výzkumu provedeného Ponemon Institute v roce 2023 středně velké továrny ušetřily každoročně zhruba 740 000 USD pouze díky sníženým nákladům na předělávky. Situace se neustále zlepšuje, protože strojové učení se v průběhu času stává chytřejším. Výrobci na vrcholu svého oboru si všimli něčeho docela působivého po zhruba půl roce nepřetržité optimalizace pomocí umělé inteligence. Zaznamenávají pokles problémů se pájením v rozmezí 30 % až 50 % napříč svými provozy.

Zvyšování výtěžnosti a kvality produktu při automatizované montáži

Když výrobci standardizují způsob, jakým manipulují a umisťují komponenty, mohou jejich SMT systémy dosáhnout prvního průchodu výroby přes 99,2 % na moderních výrobních linkách. To celkově značně zvyšuje spolehlivost výrobků. Například dodavatelé automobilového průmyslu první úrovně zaznamenali pokles záručních problémů o přibližně 22 %, jakmile přešli od manuální k automatizované montáži řídicích desek ADAS. Stroje disponují reálným termálním monitorováním a speciálními hlavami, které při umisťování drobných součástek aplikují přesně správné množství tlaku. Tím jsou chráněny křehké komponenty, jako jsou kondenzátory o rozměrech 0,01 x 0,005 palce, které by jinak snadno poškodily. Zároveň to zajišťuje soulad se základními normami kvality, jako je ISO 9001 a přísné požadavky IPC A 610 třídy 3 pro vysoce spolehlivou elektroniku.

Přední výrobci a tržní trendy na trhu SMT osazovacích zařízení

Nejlepší značky: Juki, Panasonic, Yamaha, ASM, Mycronic a Hanwha

Inovace se v oblasti trhu SMT pick and place stále posouvají kupředu, a to hlavně díky velkým hráčům, jako jsou Juki, Panasonic, Yamaha, ASM, Mycronic a Hanwha. Co tyto subjekty od sebe odlišuje? Soutěží mezi sebou o rychlost práce, přesnost umisťování a o to, jak dobře jejich stroje integrují do výrobních linek. Důležitá je také spolehlivost, rychlá doba nastavení a dobré síťovací funkce pro ty chytré továrny, o kterých se dnes tolik mluví. Široká škála dostupných produktů znamená, že manažeři provozů nejsou omezeni jedinou univerzální nabídkou. Místo toho si mohou vybrat zařízení, které přesně odpovídá potřebám jejich provozu, pokud jde o výkon a složitost zpracovávaných komponent.

Inovace jako hnací síla růstu na trhu SMT umisťování

Nejnovější inovace zahrnují vizuální systémy schopné detekovat odchylky pod 25 µm, prediktivní údržbu využívající umělou inteligenci a modulární platformy s IoT konektivitou pro sledování v reálném čase. Tato technologie umožňuje dosáhnout výkonu až 85 000 komponent za hodinu při zachování přesnosti umístění pod 15 µm, čímž se posouvají hranice výrobní efektivity.

Globální poptávka po automatizovaných a inteligentních systémech výroby desek plošných spojů (PCB)

V přijímání technologií povrchové montáže dominuje region Asie a Tichomoří, který má přibližně 62 % tržního podílu, a to hlavně díky obrovským výrobním centrům v Číně a na Tchaj-wanu. Situace se zlepšuje i v Severní Americe, kde firmy v oblasti leteckého a obranného průmyslu stále více investují do řešení pro inteligentní továrny. Nedávné studie výrobních trendů jasně ukazují, že čím dál více továren nastupuje na vlnu automatizace, když modernizují celé operace v rámci dodavatelského řetězce. Inteligentní osazovací stroje, které zkracují dobu pro nastavení, zůstávají po celém světě populární, přičemž mnoho výrobců považuje tyto systémy za nezbytné pro udržení konkurenceschopnosti ve dnešním rychle se měnícím výrobním prostředí.

Často kladené otázky (FAQ)

Jaká je hlavní výhoda použití osazovacích strojů SMT?

Hlavní výhodou je zlepšení přesnosti a rychlosti, což vede ke zvýšené výrobní efektivitě a nižší míře vady. Tyto automatizované systémy výrazně převyšují ruční montáž a jsou proto nezbytné v moderní výrobě.

V čem se liší manuální a automatické SMT stroje z hlediska použití?

Manuální SMT stroje jsou ideální pro prototypování a výrobu malých sérií, nabízejí flexibilitu a nižší náklady. Automatické SMT stroje jsou navrženy pro výrobu velkých sérií a poskytují vysokou rychlost zpracování a větší přesnost.

Jaké technologické pokroky ovlivnily moderní SMT zařízení?

Mezi pokroky patří mikronová přesnost, vysokorychlostní provoz, integrované vizuální systémy, modulární konstrukce, umělá inteligence a inteligentní automatizace, které zvyšují výrobní efektivitu a přizpůsobitelnost.

Které regiony dominují trhu s SMT nástroji pro pick and place?

Asijsko-pacifická oblast dominovala na trhu díky svým rozsáhlým výrobním centrům, zejména v Číně a na Tchaj-wanu, následovaná Severní Amerikou, kde roste investice do řešení inteligentních továren.
