Hastighet vs. presisjon: Å finne rett balanse i SMT pick-and-place-systemer

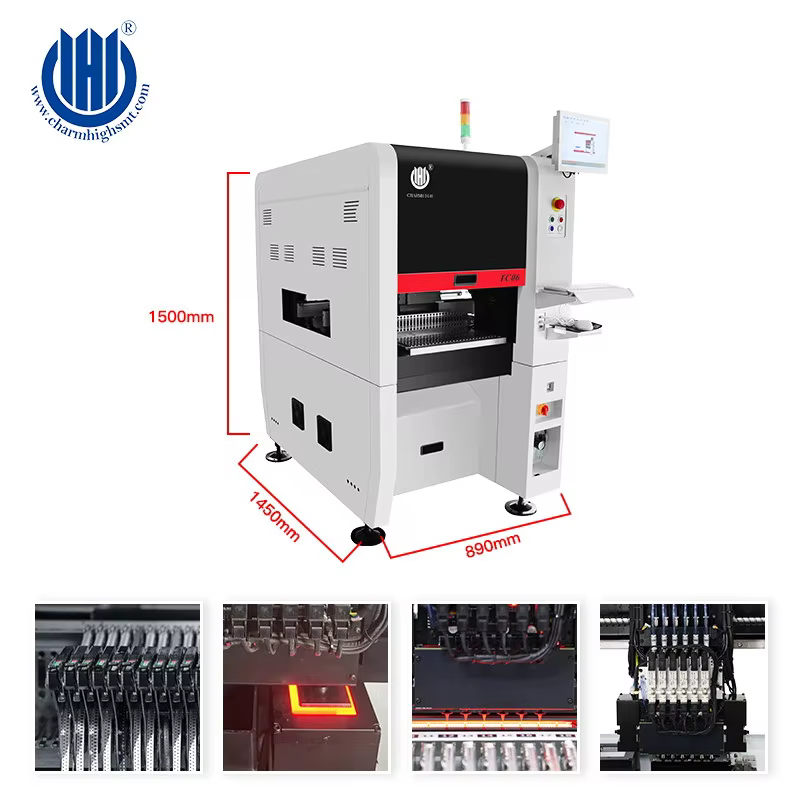

Forståelse av hastighets- og presisjonsavveiningen i SMT Pick and Place Maskiner

Den grunnleggende avveiningen mellom hastighet og nøyaktighet i ytelsen til SMT-maskiner

Å balansere hastighet mot nøyaktighet er ett av de vanskelige problemene ingeniører står overfor daglig i elektronikkproduksjon. Når SMT-maskiner kjører med maksimal hastighet, øker de selvfølgelig antall komponenter per time (CPH), men noe må ofte ofres et annet sted. Plasseringen blir mindre presis, spesielt når det gjelder svært små komponenter som må plasseres innenfor en toleranse på omtrent 20 mikrometer. Hvorfor skjer dette? Ganske enkelt fordi maskinene sliter med plutselige start- og stoppbewegelser samt vibrasjoner forbundet med rask bevegelse. Moderne 'pick and place'-systemer prøver å løse dette med bedre bevegelseskontroll og kameraer som justerer underveis. Likevel hevder ingen at disse løsningene fikser alt fullstendig. Fysikken setter grenser for hva vi kan oppnå i dag, uansett hvor smarte våre ingeniører blir.

Komponenter per time (CPH) som en nøkkelmåling for produksjonseffektivitet

CPH eller komponenter per time er i bunn og grunn det alle ser på når de skal finne ut hvor effektiv en SMT-emonteringslinje egentlig er. Dette tallet forteller oss hvor mange deler en maskin teoretisk kan plassere i løpet av én time hvis alt går perfekt. Toppmoderne utstyr kan nå omtrent 120 tusen komponenter per time, basert på hva de fleste produsenter oppgir. Men la oss være ærlige, ingen klarer disse tallene daglig. I virkeligheten ligger produksjonen vanligvis 30 til 40 prosent under disse ideelle verdiene på grunn av alle stopp som må til for å bytte matere, flytte kretskort og gjennomføre de irriterende visjonsinspeksjonene. Driftsledere må finne den optimale balansen mellom ønsket om høyere kapasitet og behovet for å opprettholde kvalitetsstandarder. Når de presser maskinene for hardt utover deres optimale hastighet, hva tror du skjer da? Flere feil under komponentplassering og til slutt færre produkter som godkjennes ved første forsøk.

Krav på under-20-mikron nøyaktighet i avansert elektronikkproduksjon

I dagens elektronikkproduksjon er det å oppnå nøyaktighet under 20 mikron blitt nødvendig for å håndtere svært små deler, som for eksempel 0201-komponenter og mikro-BGA-pakker. Tenk over det: en slik presisjon tilsvarer omtrent en femtedel av bredden på et enkelt hårstrå. For å oppnå en slik detaljnivå trenger produsenter svært stabile maskinbaserte grunnlag, ekstremt skarpe bildesystemer for plassering av komponenter samt streng temperaturkontroll gjennom hele produksjonsprosessen, siden selv små varmeendringer kan føre til feiljustering. Ettersom vi går mot mindre avstand mellom komponenter i ulike sektorer – spesielt viktige felt som bilteknologi, medisinsk utstyr og luft- og romfartssystemer, der svikt ikke er tillatt – er det mye viktigere å holde slike stramme toleranser enn i vanlig konsumentelektronikk. Og her ligger den reelle utfordringen ingeniørene står overfor i dag: hvordan holder de tritt med disse mikroskopiske kravene samtidig som de øker produksjonshastigheten? Dette balansespillet preger mye av det som inngår i utformingen av moderne overflatemonteringsutstyr i dag.

Hvordan balansen mellom hastighet og nøyaktighet påvirker total produksjonskapasitet og kvalitet

Å finne rett balanse mellom hastighet og nøyaktighet er viktig for hvor mye som produseres og kvaliteten på det som kommer ut. Når produsenter ønsker raskere plasseringshastigheter, får de høyere tall på papiret, men dette fører ofte til at komponenter havner feil. Slike unøyaktigheter medfører ekstra arbeid med justering eller at de må kastes helt, noe som reduserer mengden som faktisk går igjennom systemet. Noen studier i feltet viser at en økning i hastighet på omtrent 15 % kanskje bare gir 3–5 % bedre produksjonseffektivitet når man tar hensyn til alle kvalitetsutfordringene. De beste resultatene oppnås et sted i midten, der maskinene fortsatt oppnår sine nøyaktighetsmål, men likevel plasserer komponenter i en god tempo. Dette optimale punktet er imidlertid ikke fast; det varierer avhengig av faktorer som hvilke typer deler som brukes, hvor komplekse kretsene er, og hva hver enkelt maskin er i stand til.

Nøkkeltjenologier som muliggjør presisjon i SMT-pick-and-place-maskiner

Avanserte visjonssystemer for sanntidsjustering og feilretting av komponenter

Dagens overflatemonteringsmaskiner (SMT) er utstyrt med avanserte visjonssystemer som baserer seg på høyoppløselige kameraer kombinert med kunstig intelligens for bildebehandling. Disse systemene kan oppnå en presisjon ned mot ca. 20 mikrometer ved plassering av komponenter på kretskort. Det som gjør disse systemene så effektive, er evnen til å gjenkjenne komponenter underveis og foreta øyeblikkelige justeringer for eventuelle vinkel- eller posisjonsavvik i løpet av selve plasseringen. Produsenter har funnet ut at visjonsstyrt justering reduserer feil med nesten 90 % sammenlignet med eldre mekaniske metoder. Dette betyr færre forkastete kretskort fra starten av produksjonen, noe som er spesielt verdifullt når man jobber med tett pakket elektronikk der selv små feil har stor betydning.

Servokontroll og presisjon i tilføring: Grunnlaget for repeterbarhet i plassering

Å få plassert komponenter konsekvent avhenger mye av gode servokontrollsystemer og moderne fôrerteknologi. Servomotorer med høy dreiemoment og lukkede løkker for tilbakemeldingssystemer sørger for nøyaktighet ned til omtrent pluss eller minus 15 mikron. Samtidig håndterer smarte fôrere automatisk båndfremføring, slik at delene kommer ut helt riktig hver gang. All denne teknologien i bakgrunnen betyr at plassering kan gjentas gang på gang med en hastighet over 99,95 %. En slik gjentakbarhet betyr alt når man kjører store produksjonslinjer der kvaliteten må være konsekvent over tusenvis av enheter.

Gjennombrudd innen bevegelseskontroll som muliggjør plasseringsnøyaktighet under 20 mikron

De nyeste forbedringene innen bevegelseskontrollteknologi har virkelig endret hvor nøyaktig plassering av komponenter er i disse overflatemonterte teknologimaskinene for opptak og plassering. I dag ser vi lineærmotorer kombinert med direktdrivsystemer som kan akselerere raskere enn 2G, men likevel opprettholde stabilitet tilstrekkelig for presis posisjonering. Det betyr i praksis at maskiner kjører ekstremt raskt uten å ofre sin nøyaktighet ned til punktet. Det beste? Disse systemene demper faktisk vibrasjoner mens de skjer og justerer for temperaturforandringer underveis. Så selv under lange produksjonsskift der maskiner produserer deler i maksimal hastighet (vi snakker hundrevis av komponenter per time her), opprettholder de denne utrolige presisjonsnivået under 20 mikron jevnt over.

Optimalisering av SMT-prosesser for balansert ytelse og kvalitet

Prosessoptimaliseringsstrategier for produksjonsmiljøer med høy variabilitet og lav volum

Å få til SMT-prosesser for høy varians og lav volumproduksjon innebærer å finne måter å jobbe raskt uten å miste nøyaktighet. En god tilnærming er linjebalansering, der vi fordeler plasseringsoppgavene mellom flere maskiner, slik at ingenting stopper opp. Innstillingen av tilførselsenhetene (feedere) er også svært viktig. Når komponenter organiseres basert på hvor ofte de brukes, reduseres tiden som dysen bruker på å bevege seg rundt. Regelmessige vedlikeholdsinspeksjoner sørger også for jevn drift. Vi sørger for å kalibrere dysene, sjekke kameraene og verifisere tilførselsenhetene periodisk, slik at delene fortsatt havner nøyaktig der de skal. Alle disse tiltakene hjelper fabrikker med å forbli pålitelige selv når produktene endrer seg kontinuerlig og partiene forblir små, noe som i dag er ganske standard i produksjonsmiljøer med høy varians.

Case-studie: Opprettholde plasseringsnøyaktighet mens CPH-outputt økes

Et stort elektronikkfirma klarte å øke sin produksjon av komponenter per time (CPH) med omtrent 33 % uten at plasseringsnøyaktigheten gikk under 20 mikrometer. De klarte dette ved betydelige justeringer i prosessen. Teamet satset sterkt på å optimalisere oppsettet av tilførselsmagasiner og innførte overvåkningssystemer med sanntidsdata over hele fabrikkgulvet. Dette bidro til å redusere bortfall av maskintid og betydelig nedgang i irriterende plasseringsfeil. Det som virkelig gjorde forskjellen, var at overflatemonterte teknologi (SMT) plukk-og-plasser-maskiner ble integrert og kommuniserte korrekt med all annen utstyr både før og etter dem i produksjonslinjen. Det viser seg at man kan oppnå bedre ytelse uten å måtte gå på kompromiss med kvaliteten, så lenge de rette justeringene gjøres gjennom hele produksjonskjeden.

De skjulte kostnadene ved hastighet: Når høy CPH reduserer første-slag-utbytte på grunn av nøyaktighetsdrift

Å strebe etter høyest mulig antall komponenter per time (CPH) kan faktisk redusere første-pass utbytte på grunn av nøyaktighetsdrift, og disse skjulte kostnadene spiser opp eventuelle gevinster fra raskere produksjon. SMT-plasseringsmaskiner begynner å gjøre små feil når de kjøres over sine optimale nøyaktighetsnivåer. Disse små feilene blir spesielt alvorlige med svært små fine pitch-komponenter og ball grid-arrayer. Hva skjer da? Loddeforbindelser får problemer overalt, i tillegg til ulike justeringsproblemer. Fabrikken må bruke ekstra tid på omarbeid eller kaste defekte kretskort helt. Dette reduserer den reelle produksjonseffektiviteten, selv om maskinen teknisk sett kjører fortere ifølge spesifikasjonene. Kloke produsenter overvåker hvordan hastighetsinnstillinger påvirker faktiske kvalitetsmål, i stedet for bare å jage hastighetsrekorder.

Nøyaktighet i komponentplassering og langtidskretskortmonteringens pålitelighet

Hvordan SMT-plasseringsnøyaktighet påvirker loddeforbindelsers integritet og omarbeidingsrater

Hvor nøyaktig komponenter plasseres, har stor innvirkning både på kvaliteten på loddeforbindelser og hvor effektiv produksjonsprosessen er. Når SMT-pick-and-place-maskiner treffer det optimale området under 20 mikron i nøyaktighet, passer alt perfekt over loddepastadeposittene, noe som gir god vekselvirkning og faste forbindelser. Men selv små feil betyr mye. Allerede en avvikelse på 50 mikron kan føre til problemer som dårlig lodddekning, irriterende gravsteinsfeil der komponenter står oppreist i stedet for å ligge flate, eller loddbroer som kobler hvor de ikke skal. Slike problemer senker første-pass-ytelsen vår til omtrent 15 %. Og når kretskort må repareres manuelt, koster det omtrent 45 dollar ekstra per enhet. Verre enn så, svekker all denne varmen fra manuelle rettelser faktisk kretskortet over tid. Når man ser hvordan plasseringsfeil omgjøres til kostnader for reparasjoner, blir det klart at nøyaktighet betyr mer enn bare å få det riktig første gangen. Det spiller en viktig rolle for å holde produksjonskostnadene under kontroll samtidig som produktets pålitelighet opprettholdes.

Misjusteringsrisiko ved finstegs-komponenter og ballgitterarrayer (BGAs): Hovedårsaker og forebygging

Finstegs-komponenter og ballgitterarrayer (BGAs) representerer spesielt krevende justeringssituasjoner der selv små avvik fører til katastrofale feil. Komponenter med steg under 0,4 mm krever plasseringsnøyaktighet innenfor 15–20 mikrometer for å sikre riktig ball-til-pade-justering. Vanlige hovedårsaker til misjustering inkluderer:

• Begrensninger i visjonssystem : Utilstrekkelig belysning eller kameraoppløsning som ikke oppdager subtile variasjoner i komponenter
• Mekanisk drift : Slitasje i dysor eller tilførsler som samles opp under produksjonsløp
• Miljømæssige Faktorer : Temperatursvingninger som påvirker maskinens kalibrering
• Kollaps av loddpasta : Loddpasta som sprer seg før komponentplassering og dermed endrer målposisjoner

Forebyggingsstrategier inkluderer avanserte fiducial-gjenkjenningsystemer, regelmessige kalibreringssykluser og miljøkontroll for å opprettholde konsekvent plasseringsytelse gjennom hele produksjonsløpene.

Pålitelighetskonsekvenser av marginal plassering i kritiske PCB-er

Når komponenter er plassert litt unna sine intenderte posisjoner, har de ofte en tendens til å utvikle problemer som forblir skjult under grunnleggende tester, men som viser seg senere når utstyr faktisk brukes under reelle forhold, spesielt ved eksponering for temperaturforandringer eller konstant bevegelse. For svært viktige systemer som hjertemonitorer eller bil sikkerhetssystemer, har slike listige feil vist seg å forårsake svikt som kan øke betraktelig – kanskje opp til det tredobbelte – innen fem år ifølge noen bransjerapporter. Slike pålitelighetsproblemer innebærer alvorlige risikoer for produsenter som trenger absolutt pålitelighet fra sine produkter.

• Intermittente forbindelser : Delvis tilkoblede komponenter som skaper uforutsigbare svikt
• Tretthet i loddeforbindelser : Feiljusterte forbindelser som utsettes for urettferdelig spenningsfordeling under termisk utvidelse
• Nedgang i elektrisk ytelse : Signalintegritetsproblemer i høyfrekvente kretser på grunn av feil jording
• Korrosjonsutsatt : Utsettelse av kobberflater på grunn av utilstrekkelig loddekning

Disse konsekvensene for pålitelighet understreker hvorfor plasseringsnøyaktighet går utover umiddelbare produksjonsmål og i bunn og grunn bestemmer produktets ytelse i hele levetiden, spesielt i applikasjoner der feil kan medføre alvorlige sikkerhets- eller økonomiske konsekvenser.

Vurdering av reell ytelse for SMT-plasseringsmaskiner

Utenfor spesifikasjoner: Måling av faktisk hastighet og presisjon i produksjonsmiljø

Produsenter hevder ofte topp ytelsesnivåer for SMT-pick-and-place-maskiner, noen ganger helt opp til 200 000 komponenter per time ifølge spesifikasjonene. Men når disse maskinene kommer ut på fabrikkgulvet, er det vanligvis ganske stor forskjell på det som lover og det som faktisk produseres. Ting som bytte av komponenter, sørge for pålitelig drift av tilførsler og korrekt kalibrering av synssystemer, reduserer disse imponerende tallene, og fører til en reell produksjon som kan være omtrent 15 til kanskje 30 prosent lavere enn det katalogene hevder. Tallene blir enda mer interessante når man ser på presisjon. Å holde seg innenfor smale toleranser under 20 mikron blir svært vanskelig ved de hevdete hastighetene. Selv den mest avanserte utstyret tenderer til å miste nøyaktighet etter å ha kjørt kontinuerlig i timer. Det er nettopp derfor smarte produsenter tester disse maskinene i reelle produksjonsmiljøer i stedet for bare å godkjenne spesifikasjonsarkene før de tar en kjøpsbeslutning.

Felt-sammenligning: En ledende produsent versus globale konkurrenter

Felttester utført av uavhengige evaluerere som sammenligner en større kinesisk produsent med velkjente globale merker, viser ganske betydelige forskjeller når det gjelder hvor pålitelige og konsekvente disse maskinene er i virkelig drift. Selvfølgelig ser kinesiskprodusert utstyr vanligvis bra ut på papiret med lavere opprinnelige kostnader og anstendige hastighetsspesifikasjoner, men når de testes grundig i reelle produksjonsmiljøer, har de ofte problemer. Tester viser omtrent 12 til kanskje hele 18 prosent mindre nøyaktige resultater over lange produksjonskøyringer sammenliknet med de dyre internasjonale merkene. Hva skaper denne forskjellen? Globale produsenter har generelt bedre varmehåndtering i sine bevegelige deler og mer solide kalibreringssystemer for kameraer. Deres maskiner holder plasseringene helt nøyaktige, innenfor bare 1 eller 2 mikrometer fra der de skal være, selv etter å ha kjørt uten avbrytelser i timer. Og dette er svært viktig i områder som PCB-monteringslinjer, der minste feilplassering kan ødelegge hele partier med kretskort.

Ofte stilte spørsmål

Hvorfor er hastighet og nøyaktighet avgjørende i SMT-plasseringsmaskiner?

Hastighet og nøyaktighet er viktige fordi selv om rask plassering øker produksjonshastigheten, ofte går dette på bekostning av presisjon, noe som fører til flere feil og redusert første-slag-utbytte i elektronikkproduksjon.

Hvilke metoder forbedrer nøyaktigheten ved komponentplassering under 20 mikrometer?

Avanserte visjonssystemer, servokontroll og gjennombrudd innen bevegelseskontrollteknologi bidrar til å oppnå presisjon under 20 mikrometer, ved bruk av høyoppløselige kameraer, kunstig intelligens og stabile bevegelsessystemer.

Hvordan kan produsenter forhindre feiljustering av fine-pitch-komponenter og BGAs?

For å forhindre feiljustering kan produsenter implementere avanserte fiducial-gjenkjenningsystemer, regelmessig kalibrering av maskineri og kontroll av miljøfaktorer som påvirker plasseringsnøyaktighet.

Hva er komponenter per time (CPH), og hvorfor er det viktig?

Komponenter per time (CPH) er en nøkkelmetrikk som måler hvor mange deler en SMT-maskin kan plassere på én time. Den er viktig for å vurdere produksjonseffektivitet, men bør veies opp mot kvalitetsoverveielser.

Hvordan påvirker unøyaktigheter PCB-pålitelighet?

Unøyaktigheter under komponentplassering kan føre til feil som gravstein, broer og dårlig loddforbindelse, noe som påvirker PCBs pålitelighet og øker kostnadene for omarbeid.
