Od nastavení po vypnutí: Ovládání pracovního postupu vaší SMT strojové linky

Smt strojem Nastavení a kalibrace: Základy

Úspěšný provoz SMT stroje začíná počátečním vyrovnáním a kalibrací úrovně výrobní linky, kde už náklon dopravníkových kolejí o 0,1° může snížit přesnost umístění až o 12 % (PCB Assembly Journal, 2023). Moderní systémy využívají laserové nivelační nástroje k dosažení rovnoměrnosti v rovině ±15 μm po celé pracovní ploše.

Pro instalace dávkovače a konfigurace pásky součástek , inženýři musí přizpůsobit rozteč výžerky otvorům v páskové výžerce a zároveň udržet úhly 45°–60° pro optimální posun pásku. Průmyslová studie z roku 2023 zjistila, že nesprávné nastavení výžerky způsobuje 23 % špatně umístěných součástek v průběhu výroby prototypů.

Volba trysky a doladění sacího tlaku přímo ovlivňují úspěšnost procesu pick-and-place. Součástky s vysokou viskozitou, jako jsou BGAs, vyžadují trysky se sacím tlakem ≥ 80 kPa, zatímco menší čipové součástky 0201 dosahují nejlepších výsledků při 40–50 kPa. Uzavřené pneumatické senzory nyní automaticky upravují úroveň sacího tlaku během provozu, aby kompenzovaly opotřebení trysek.

Verifikace desky prvního vzorku závisí na systémech detekce fiduciálních značek k dosažení přesnosti zacílení ±5 μm. Pokročilé algoritmy vzájemně porovnávají CAD data desky s optickými skeny, aby detekovaly nesrovnalosti v méně než 0,8 sekundy na panel.

Nakonec, kalibrace stroje v reálném čase uzavřenými zpětnovazebními systémy se snižují chyby způsobené tepelnou nestabilitou o 70 % ve srovnání s běžnými kalibračními metodami. Tyto systémy neustále monitorují proměnné, jako je okolní vlhkost a teplota stroje, a provádějí 200–300 mikroúprav za hodinu, aby udržely přesnost polohování pod 10 μm.

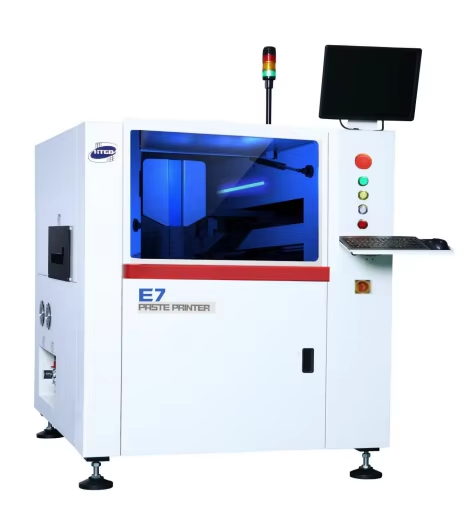

Přesnost tisku pájecí pasty a řízení šablony

Optimalizace tlaku, rychlosti a úhlu tiskacího lišty v procesu tisku pájecí pasty

Správné nastavení špičky hráze může snížit vady pájecího tvaru o přibližně 27 % během těchto rychlých SMT operací, a to podle Elektronického výrobního institutu. Pokud jde o systémy dynamické regulace tlaku, ty pomáhají udržet pájku rovnoměrně rozprostřenou po celé délce stencíly, což je velmi důležité, pracujete-li s většími desky plošných spojů. Podle průmyslových statistik zjišťujeme, že přibližně jedna třetina všech nákladů na předělávky vzniká kvůli problémům, jako je rozmazání nebo nedostatečné nanesení pájecího tvaru. Pro dosažení nejlepších výsledků s malými součástkami 01005 dodržují většina výrobců úhel špičky hráze 60 stupňů a tlak v rozmezí 1,2 až 1,8 kilogramu na centimetr čtvereční. Toto nastavení obvykle zajišťuje polohovou přesnost pod 25 mikronů, což je docela působivé, vezmeme-li v úvahu, jak malé jsou tyto součástky ve skutečnosti.

Zarovnání stencíly a kontrola napnutí v procesních krocích SMT montáže

Laserem řezané nano-povlakové stencile snižují drsnost stěn otvorů na <5 μm (Zpráva o materiálech pro plošné spoje 2024), což umožňuje spolehlivé uvolnění pájecího tuku pro BGAs s roztečí 0,3 mm. Rámy řízené napětím udržují stabilitu stencí na 35–50 N/cm² a zabraňují posunu během rychlého tisku. Výrobci uvádějí výstupní výtěžnost na první pokus až 98,6 % při použití stupňových stencí s úpravou tloušťky ±15 μm pro desky s kombinovanými součástkami.

Kontrola pájecího tuku (SPI) pro analýzu objemu a rovinnosti

3D SPI systémy detekují 83 % následných vad měřením objemu pájecího tuku (tolerance ±15 %) a výškové rovinnosti (Cpk ≥1,33). Systémy se zpětnou vazbou v reálném čase upravují parametry tiskárny, pokud odchylky překročí 5σ hranice. Studie z roku 2023 zjistila, že integrace SPI snižuje vady způsobené spojením vodičů o 41 % a vznik tzv. hrobek (tombstoning) o 67 % u složitých sestav.

Běžné vady: rozmazání, nedostatek pájecího tuku a vznik spojení

Typ chyby	Hlavní příčina	Strategie prevence
Rozmazání	Vysoká rychlost hladítko	Optimalizovat na 20–50 mm/s
Nedostatek	Zanášené otvory	Nano-povlakové stencile + SPI
Můstkování	Excesivní objem pájecí pasty	Stěny otvoru opravené laserem
Kamery s termální kontrolou ve výrobní linkě nyní detekují vznikající můstkování během tisku a spouštějí automatické čištění stencílů.

Přesné umístění součástek pomocí osazovacích strojů

Rychlé a flexibilní osazovací stroje v procesním toku montáže desek plošných spojů

Rychlé osazovací stroje dosahují vysokého výkonu při montáži jednoduchých desek (více než 50 000 součástek/hodinu). Flexibilní stroje zvládají složité sestavy a různorodé geometrie s přesným umístěním (±5 μm). Výběr stroje závisí na výrobních požadavcích, přičemž je třeba vyvážit výstupnost a rozmanitost součástek.

Kalibrace vizuálního systému pro centrování součástek a korekci rotace

Pokročilé vizuální systémy měří posuvy komponentů pomocí zpracování obrazu v reálném čase. Výpočty offsetu automaticky upravují pozici trysky před umístěním. Dvě kamery ověřují zarovnání pinu 1 u integrovaných obvodů a opravují rotační nesouosost během milisekund. Tyto funkce podle kontrolovaných montážních zkoušek snižují chyby umístění u vysokohustotních návrhů o více než 62 %.

Přesnost a opakovatelnost umístění za různých klimatických podmínek

Environmentální Faktor	Vliv přesnosti	Nápravná opatření
Teplotní odchylky	±12 μm/°C	Komory pro tepelnou stabilizaci
Vlhkostní výkyvy	±8 μm/%RH	Výrobní prostory s kontrolovaným klimatem
Vibrace	Až 25 μm	Izolované strojní základy
Udržování stabilních provozních podmínek udržuje odchylky umístění pod 15 μm – kritické pro součástky 0201.

Optimalizace pohybu umisťovací hlavy na základě dat

Algoritmy strojového učení analyzují vzorce umístění součástek, aby minimalizovaly dráhy pohybu. Umisťovací sekvence jsou překonfigurovány tak, aby snížily neproduktivní pohyby průměrně o 17 %. Adaptivní plánování pohybu bere v úvahu časy doplňování součástek. Tyto optimalizace obvykle zkrátí celkovou dobu cyklu o 12–15 %, aniž by byla ohrožena integrita umístění.

Loutkové pájení a teplotní profilování pro spolehlivé spoje

Čtyřstupňový proces loutkového pájení: Předehřev, Vyrovnání teploty, Tavení pájky a Chlazení

V moderní technologii povrchové montáže je správné řízení tepla během pájení v reflow peci naprosto zásadní. Proces obvykle zahrnuje čtyři hlavní fáze. Nejprve následuje předehřev při rychlosti zhruba 1,5 až 3 stupně Celsia za sekundu, aby nedošlo k poškození součástek náhlou změnou teploty. Poté následuje fáze výdrže trvající od 60 sekund až do 180 sekund, která pomáhá aktivovat pájedlo a vyrovnat teplotu všech komponent na podobnou úroveň. V samotné fázi reflow musí materiály bezeolové pájky dosáhnout špičkových teplot mezi 230 a 250 stupni Celsia. Tím vzniknou důležité intermetalické vazby, které skutečně určují sílu pájených spojů ve finálním produktu. Nakonec záleží i na správném ochlazení. Ochlazování v kontrolované rychlosti 3 až 6 stupňů Celsia za sekundu zabraňuje vzniku mikrotrhlin, jakmile pájka při ochlazování klesne pod 75 stupňů Celsia. Většina zkušených techniků ví, že toto pečlivé ochlazování je rozhodující pro zajištění spolehlivých spojů bez vady.

Tepelné profilování pro bezzahanné a SAC305 pájky

SAC305 slitiny vyžadují přesnější teplotní tolerance než tradiční cín-zahanné pájení, s teplotou tavení 217±2°C. Pokročilé tepelné profilování využívá 8–12 termočlánků na 500 mm² pro sledování teplotních gradientů na deskách s vysokou hustotou. Nedávné studie ukazují 34% snížení výskytu vad typu head-in-pillow při udržování doby nad teplotou tavení (TAL) mezi 60–90 sekundami.

Vliv rychlosti dopravníku a teploty zóny na kvalitu pájení

Parametr	Optimální dosah	Riziko vady mimo rozsah
Rychlost konveje	65–85 cm/min	Tombstoning (+18%)
Teplota předehřevu	150–180°C	Tvorbě pájecích koulí (+27%)
Teplota špičkové zóny	240–250°C	Zvedání podkladu (+42%)

Nižší rychlosti dopravníku pod 60 cm/min způsobují delší expozici komponentům vůči teplu, čímž se zvyšuje riziko deformace o 23 % u substrátů FR-4. Uzavřené tepelné regulační systémy upravují teplotu zón ±1,5 °C, aby kompenzovaly variace v hustotě komponent.

Automatická kontrola a řízení procesu na konci linky

Automatická optická kontrola (AOI) a algoritmy detekce vad

Současné systémy AOI využívají kamery s vysokým rozlišením a algoritmů strojového učení k detekci problémů, jako jsou můstky z pájky, chybějící součástky a problémy s zarovnáním až na úrovni mikronů. Podle nejnovější zprávy o kvalitě v oblasti obalování z roku 2024, továrny, které přešly na AI vizuální inspekce, zaznamenaly pokles falešných poplachů o přibližně 40 procent ve srovnání s klasickými manuálními kontrolními metodami. Stroje dokážou zpracovat až deset tisíc desek plošných spojů každou hodinu. Výsledky kontrolují podle standardních postupů náhodného výběru používaných v celém průmyslu, což pomáhá snížit oba typy chyb vznikajících během procesů kontroly kvality.

Rentgenová inspekce pro hodnocení kvality BGA a skrytých pájených spojů

Rentgenová tomografie odhaluje vady v BGA a QFN pouzdrech s rozlišením 5 μm a detekuje dutiny <15 % ve spojích. Na rozdíl od optických metod proniká vícevrstvými plošnými spoji a analyzuje spoje zakryté komponenty nebo stíněními. Nedávné pokroky umožňují rekonstrukci 3D v reálném čase při 30 snímcích za sekundu, což je kritické pro výrobní prostředí s vysokou směsností.

Integrace dat z AOI a SPI do systémů uzavřené smyčky

Sloučením dat z kontroly pájení (SPI) s výsledky AOI dosahují výrobci zlepšení prvního průchodu až o 92 % v kontrolovaných testech. Tato integrace dat umožňuje:

• Dynamické úpravy tlaku stencí během tiskového cyklu
• Automatickou překalibraci výměníků při posunu umístění větším než ±0,025 mm
• Upozornění na prediktivní údržbu trysek s poklesem vakuového tlaku

Závěrečnou kontrolu kvality, logování štíhlosti a výkonnostní ukazatele (výtěžnost, dostupnost, DPM)

Po montáži se zaznamenává více než 200 parametrů na desku, včetně:

Metrické	PRŮMYSLOVÁ REFERENČNÍ HODNOTA	Premium Performance
DPM (Defekty/Milion)	<500	<50
Čas provozu	85%	95%
OEE (Overall Equipment Effectiveness)	70%	89%

Systémy sledování využívající technologii blockchain ukládají do šifrovaných účetních knih historii výroby po dobu 18 měsíců, čímž se sníží doba vyšetřování zpětných volání o 60 %.

Bezpečná sekvence vypnutí a příprava na údržbu při provozu SMT stroje

Správné postupy vypínání zabraňují 73 % případům ucpání trysek (normy IPC-9850A). Technici musí:

1. Vyčistit tiskaře sítotiskové od pájecí pasty do 30 minut po ukončení provozu
2. Uchovávejte dávkovače při vlhkosti 40–50 %, aby nedocházelo k oxidaci součástek
3. Mazat lineární vedení týdně NSF H1-certifikovaným mazacím tukem
   Testy poklesu vakuí ve více fázích ověřují připravenost stroje před opětovným spuštěním výroby.

Tento procesní kontrolní krok zajišťuje, že SMT stroje udržují přesnost umístění ≤10 μm přes 10 000 a více pracovních cyklů a zároveň splňují kvalitativní hranice podle normy ISO 9001:2015.

Nejčastější dotazy

Proč je počáteční seřízení a kalibrace výšky klíčová pro SMT Stroje ?

Počáteční seřízení a kalibrace výšky jsou nezbytné pro zajištění přesnosti umístění během SMT montážního procesu. I nepatrné naklonění může výrazně ovlivnit přesnost.

Jak ovlivňuje nastavení dávkovače umístění komponent?

Nesprávné nastavení dávkovače může vést k nesprávnému umístění komponent, což ovlivňuje celkovou kvalitu sestavy a zvyšuje náklady na předělávky.

Jaké jsou běžné vady při nanášení pájecího tuku?

Běžné vady zahrnují rozmazání, nedostatek pájecího tuku a můstkování, které lze předcházet optimalizací nastavení stěrky a použitím pokročilých kontrolních systémů.

Jak systém AOI zlepšuje proces kontroly kvality?

Systémy automatické optické kontroly zvyšují odhalování vad pomocí algoritmů strojového učení, což výrazně snižuje míru falešných poplachů ve srovnání s ručními kontrolami.
