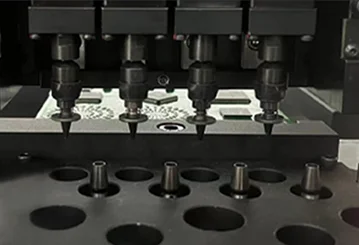

13-lokna nálaborð, breytir sjálfkrafa nálum eftir mismunandi þætti, gerir SMT-framlagann þinn meira vísundarlega og sjálfvirkri, og bætir framlagaeftingu.
SMT-vel og sett maski-CHM-551(PCB hlutverk fyrirtæki)

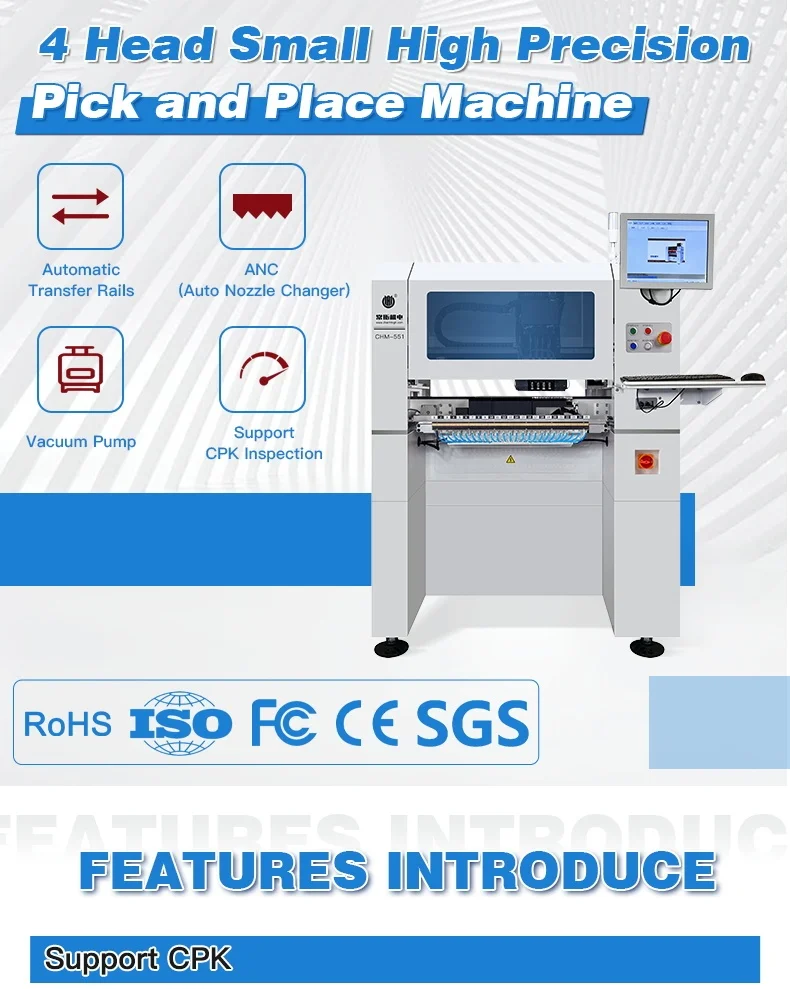

CHM-551 er 4-höfuð háþræðastærð SMT vöruhlauparaðstöð, sem getur seturgerð smátt umfram 0201, sem gerir hana viðeigandi fyrir smábreytingargerð í verkjum og PCB prótfæribreytingu í rannsóknarverndum. Með sjálfvirkri næslubreytari (ANC) og flugbælatakerfi, hún bætir vísi í starfsemi og hækkar framleiðsluefni fyrir viðskiptavinana.
- Yfirlit
- Parameter
- Málvirkar vörur
Yfirlit
Ef þú þarft hraða, háþrýstingu og stöðugan plukka-og-setja vél, vinsamlegast velðu CHARMHIGH! Ef þú þarft plukka-og-setja vél með mikið gagnagjafi, vinsamlegast velðu CHARMHIGH! Ef þú þarft SMT framleiðslulínu sem best hentar fyrirtækið þitt, vinsamlegast velðu CHARMHIGH!

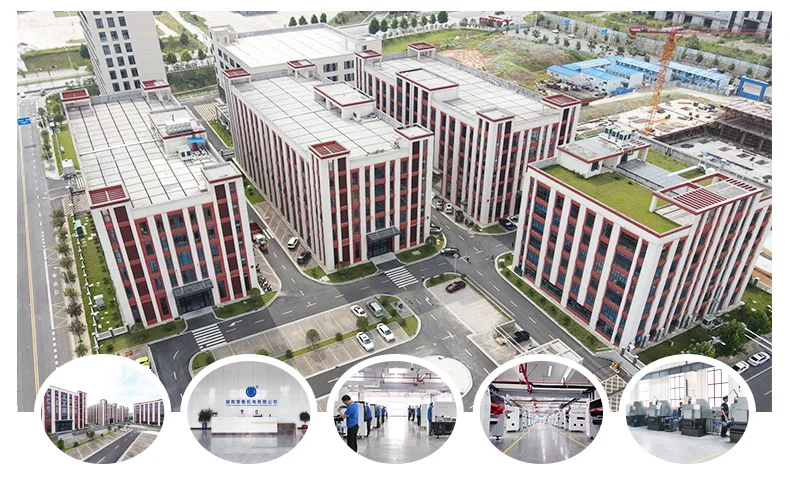

Fyrirtækisupplýsingar

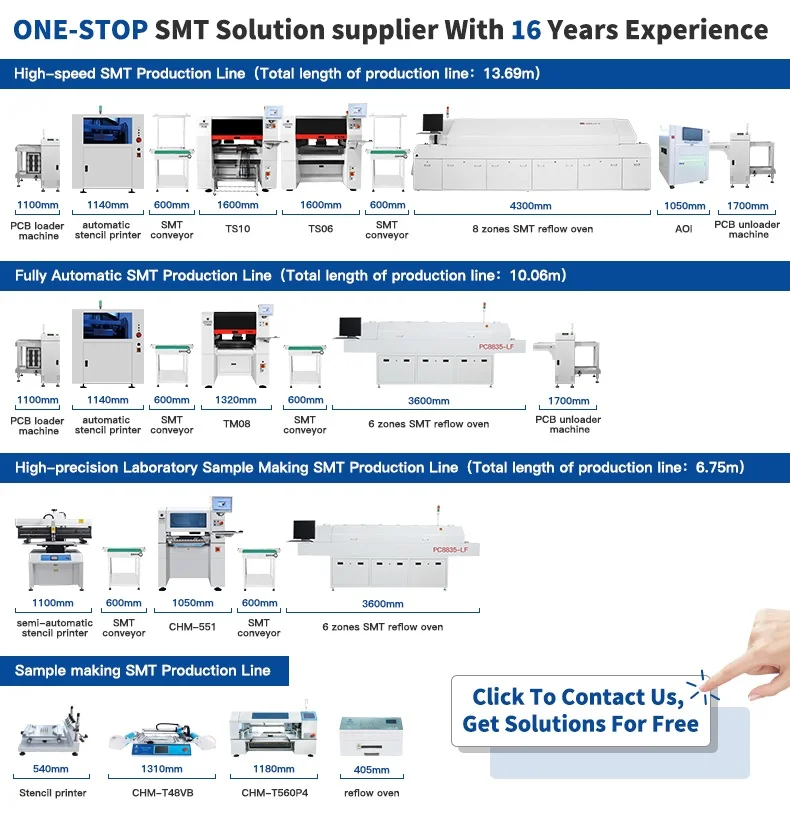

Charmhigh var stofnuð árið 2009 og hefur sögu um 16 ár. Við fókumst að mikilvægi rannsóknar og þróunar, framleiðslu og sölu SMT P&P vélum. og bjóðum notendum upp á eina-stöðu SMT lausnir. Við höfum nú þegar sérindustriþjónustu, sem er aðallega skipt í: rannsóknar- og þætingarmiðstöð, framleitunar miðstöð, sölu miðstöð, o.s.frv. Grunnflöt stöðvarinnar er næst 40.000 ferkvadratmetrar. Vörurnar eru birtar út á margar lönd og eru fullkomið traustir af notendum.
Af hverju að velja okkur
1. CHARMHIGH er valin af viðskiptavinum í yfir 30 löndum um heim. 2. Við höfum rík erfaring á SMT verkstæðasettingum og eru góðir að laga mismunandi SMT fremgangsmöguleika og þjónustu fyrir viðskiptavini frá grunni. 3. Við getum boðið mest professonala tækniþjónustu og styðji. 4. Við höfum rík erfaring í afgreiðslu SMT málanna og lausnanna. 5. Að velja CHARMHIGH verður öruggt að verða traustur kínverskur samstarfsmaður þinn.

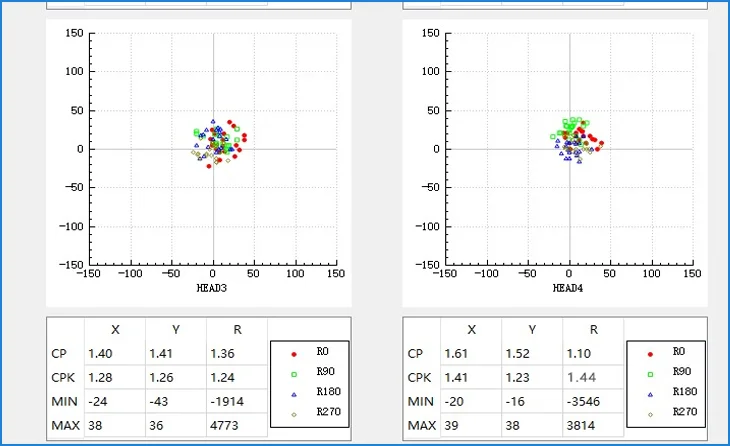

CPK táknar venjulega ferilrauneyki plocka-og-setja forritsins vél.
Stuðningur CPK tryggir að tækjan getur virkað stöðugt og nákvæmlega innan þurfmerkt rauneykisbil.

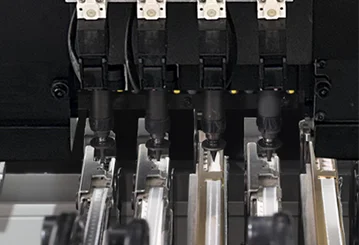

fjórar höfuð taka úr efni sama tíma, minnkandi tímann til að taka úr efni við setju og hækka mikilvægt setjarhráða.

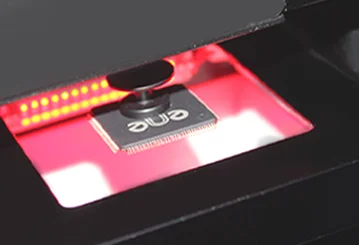

Upplýsingar um að uppfylla þarfirnar á að setja ýmisstærðir hluti og þurfu ekki að skipta setningahausi. Setnismagn: 0201-36mm*36mm.
Byggð á frumvarplegum skoðanargreinum, getur það skilgreint nákvæmlega fjölda og einkenni af geimskipaspjaldum til að ganga úr skugga um hárþrýst skipulag geimskips. Það hefur líka deilingu og er
skiptingu og greiningarfyrirbæri til að ganga úr skugga um færslu stóra hluta.
skiptingu og greiningarfyrirbæri til að ganga úr skugga um færslu stóra hluta.

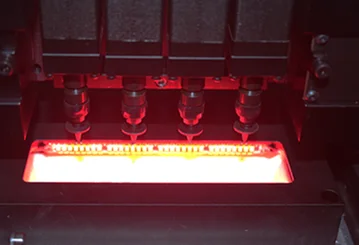

Hrað myndgreining hluta innan 16MM * 16MM, sem gildir hraða færslu. Hver núsími hefur sjálfstætt greiningarvirki, sem gerir SMT framleiðslu meira virkja.

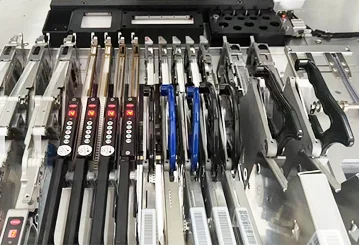

25 hlutastök fyrir framan og aftan, með notkun á Yamaha efri, nákvæmni í mati ±0.03 mm CPK≥1, hraður mat, há nákvæmni, lækkað material kast.
Matarkerfi: notar elektrískt/pneumatiskt efri, sem er kostnaðlegt og stöðugt. Rænasefri: styður mat tubularréttu. IC tray: styður TRAY mat og bulk hluti mat.

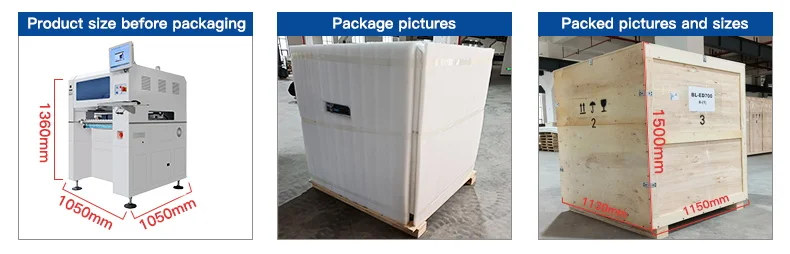

Pakking & Afhentun
Fyrirtækið Vårt
Fyrri tilvik

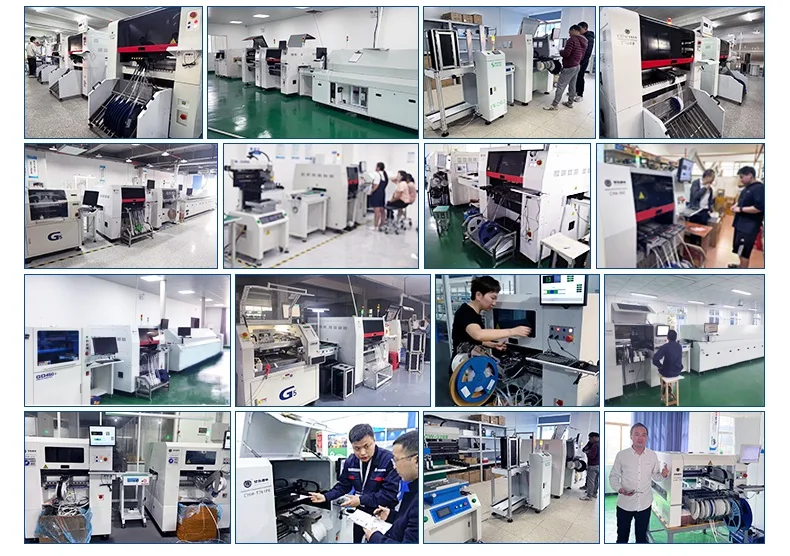

Viðskiptavinakasus
Algengar spurningar
1. Hvað getum við gerst fyrir þig?
A: Verslunarsvið SMT (t.d. plukkimaskar, lotaspjallprentari, endurtinna) og allsams óvart aðgengi SMT, einkennið aðstøðuþjónustu og tækni stutt.
2. Ertu kaupmaður eða framleiðandi?
A: Við erum 15 ára gamlar sem framleiðendur plukkimaskar í Krúanum.
3. Hversu margar daga er gagnlegingardagsetningin?
A: Almennt eru allar vöru vorar í rafraði og verða sendar innan 15 daga eftir að greiðslu hefur verið tekin til kynnis.
4. Af hverju skalðu velja okkur!
Lýðræn SMT-þjónustuveitari Kína, sem bjóður upp á faglegt og tímaðgera þjónustu.
5. Hvað eru greiðsluskilyrðin?
Fyrri greiðslu 30%, greidd fyrir sendingu.
A: Verslunarsvið SMT (t.d. plukkimaskar, lotaspjallprentari, endurtinna) og allsams óvart aðgengi SMT, einkennið aðstøðuþjónustu og tækni stutt.
2. Ertu kaupmaður eða framleiðandi?
A: Við erum 15 ára gamlar sem framleiðendur plukkimaskar í Krúanum.
3. Hversu margar daga er gagnlegingardagsetningin?
A: Almennt eru allar vöru vorar í rafraði og verða sendar innan 15 daga eftir að greiðslu hefur verið tekin til kynnis.
4. Af hverju skalðu velja okkur!
Lýðræn SMT-þjónustuveitari Kína, sem bjóður upp á faglegt og tímaðgera þjónustu.
5. Hvað eru greiðsluskilyrðin?
Fyrri greiðslu 30%, greidd fyrir sendingu.
CHM-551 Lítil, háþekkt 4 hefur Mælingar á plukka-og-setja vél
|
CHM-551Mælingar
|
|
|
Mál
|
1050mm(L)X 1050mm(B) X 885mm(H)
|
|
Þyngd
|
190KG
|
|
Virkjunarsupply
|
AC220V (50Hz, einnig fás) 600W
|
|
Loftarskyldi
|
0.5MPa ~0.7MPa
|
|
Þyngisframleiðsla
|
Þyngisframleiddarstofnun (Japan PISCO)
|
|
Fjöldi setningarhöfuða
|
4
|
|
Hraði setningar
|
11500cph (veriðlegt)
IPC9850 hraði:8850cph |
|
Nákvæmni setningar
|
±60μm CPK≥1.0 (XY)
|
|
Styrumörk
|
5μm
|
|
Hæð af gerð
|
12mm
|
|
Gerð af hlutum
|
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, o.s.frv.
(upplýsingar/margföldunar/diódur/tríóður/LED/IC, o.s.frv.) |
|
Tólkvik PCB
|
0.6mm~3.5mm
|
|
Stærð PCB
|
350mm(L)×270mm(B) (stöðugt);
600mm(L)×270mm(B) (valfrjáls) |
|
Skifting á slásu
|
Sjálfvirk skifting á slásu (13-hola slásuasamlingur)
|
|
Stjórnkerfi
|
Innbúið íþróttarmálafræðikenni (Linux keyrslukerfi)
með skjá, lykli og mús |
|
Hrúgusvæðakerfi
|
X&Y ásir styrtir af servómotorum; notkun á samfengilegri S-flokkakrafta-og hættuskemmu
|
|
Hjólaskiptakerfi
|
Rottur + línuleiðsni, sjálfvirk flytirailkerfi
|
|
Framkvæmikerfi
|
50 Yamaha 8mm stendandi pneumatísk / elektriskur gefanda stökin
(einnig viðkomandi fyrir IC tray og stick gefanda) |
|
Sjónarkerfi
|
Flóknmyndavél×4 (stærð hluta sem gilda: 14mm×14mm);
IC myndavél×1 (stærð hluta sem gilda: 36mm×36mm); Merki kamera×2 |
|
Sjónarkerfi
|
Flugvél kamera×6 (stærð áhluta sem gildir: 16mm×16mm);
IC kamera×1 (stærð áhluta sem gildir: 36mm×36mm) Merki kamera×2 |
