13-gat sifonbibliotheek, verander outomaties sifone volgens die verskillende komponente, maak jou SMT-produksie intelligenter en outomatieser, en verbeter produksie-effektiwiteit.
SMT-Pick en Place Masjien-CHM-551(PCB ontwerpkompagnie)

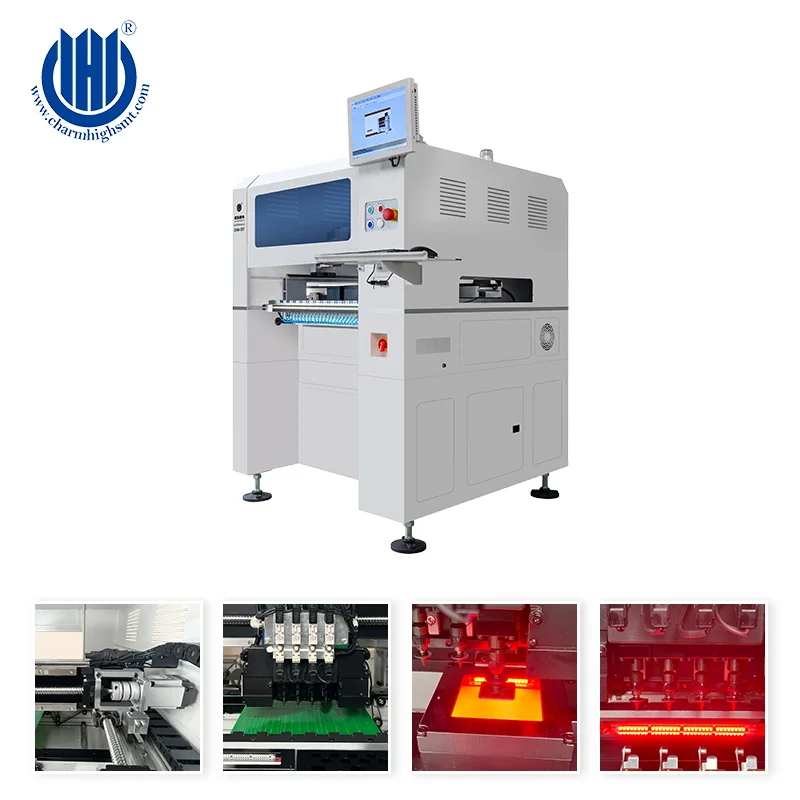

Die CHM-551 is 'n 4-kop hoë-naukeurige SMT pluk-en-plaas masjien, in staat om komponente so klein as 0201 aan te bring, wat dit ideaal maak vir klein-serie produksie in fabrieksomgewings en PCB-protoptype in laboratoriums. Uitrustings met 'n outomatiese snavelwisselaar (ANC) en vervoersisteem stroomlijn ingenieurswerkvlows en verbeter produksie-effektiwiteit vir kliënte.
- Oorsig
- Parameter
- Aanbevole Produkte
Oorsig
As jy 'n hoogsnelheid, hoë-naukeurigheid, stabiele neem-en-plaas masjien nodig het, kies dan CHARMHIGH! As jy 'n neem-en-plaas masjien met super koste-voordeel nodig het, kies dan CHARMHIGH! As jy 'n SMT produksielyn nodig het wat die beste vir jou maatskappy pas, kies dan CHARMHIGH!
Bedryfsprofiel
Charmhigh is in 2009 gestig en het 'n geskiedenis van 16 jaar. Ons fokus hoofsaaklik op die navorsing en ontwikkeling, vervaardiging en verkoop van SMT P&P masjiene a en verskaf klante met een-stap-SMT-oplossings. Ons besit tans ons eie bedryfspark, wat hoofsaaklik verdeel word in: N&T-sentrum, vervaardiging- sentrum, verkoop- sentrum, ens. Die plaasgrootte is byna 40,000 vierkante meter. Die produkte word na verskeie lande geëksport en word deur gebruikers diep vertrou.
Waarom Kies Ons
1. CHARMHIGH word deur kliënte in meer as 30 lande wêreldwyd gekies. 2. Ons het ryk ervaring in SMT-fabriek-instellings en is goed in die aanpassing van verskeie SMT-veetoomoplossings en -diens vir kliënte vanaf scratch. 3. Ons kan die mees professionele tegniese dienste en ondersteuning bied. 4. Ons het ryk ervaring in die hanteering van SMT-probleme en oplossings. 5. Die keuse van CHARMHIGH sal beslis jou betroubare Chinese maatpunt word.
CPK verteenwoordig gewoonlik die prosesvermoë van die pluk-en-plaasproses masjien.
Die ondersteuning van CPK verseker dat die toerusting stabil en akkuraat kan werk binne die vereiste akkuraatheidsbereik.
4 hoofde neem materiaal tydens dieselfde tyd op, wat die tyd verlaag wanneer materiaal tydens plaas word opgeneem en die plaas-effektiwiteit drasties verbeter.

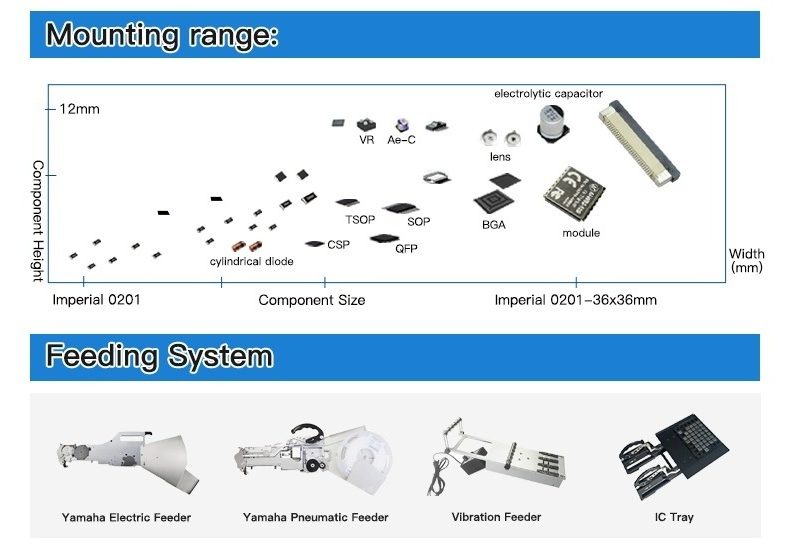

Voldoen aan die behoeftes van die bevestiging van verskeie komponente en hoef nie die bevestigingskop te vervang nie. Komponentbevestigingsbereik: 0201-36mm*36mm.
Gegrond op gevorderde visuele algoritmes, kan dit duidelik die aantal en kenmerke van chip pene identifiseer om hoog-naukeurige chipplaasings te verseker. Dit het ook segmentering en
segmentasie en erkenningsfunksies om die bevestiging van groot komponente te verseker.
segmentasie en erkenningsfunksies om die bevestiging van groot komponente te verseker.
Hoogspoedige gelyktydige herkenning van komponente binne 16MM*16MM, wat hoogspoedige plaasings moontlik maak. Elke snavel het 'n onafhanklike deteksiefunksie, wat SMT-vervaardiging betroubaarder maak.
25 materiaalstappe vorentoe en agtertoe, deur Yamaha voeder gebruik, voedingsakkuraatheid ±0.03 mm CPK≥1, vinnige voedingspoed, hoë akkuraatheid, effektief materiaalwerp verminder.
Voedersisteem: elektriese/pneumatiese voeder word gebruik, wat ekonomies en stabiel is. Trillingsvoeder: ondersteun die voeding van buisvormige komponente. IC blaar: ondersteun TRAY voeding en bulkkomponentevoeding.
Verpaking & Levering
Ons Maatskappy
Vorige Geval
Kliëntesaak
VRG
1. Wat kan ons vir jou doen?
A: Verskeie SMT-toerusting (soos pick-and-place masjiene, soldeerpaste drukkers, herwarmingstoorn) en SMT-eenmalige dienste en oplossings, professionele naverkoopdiens en tegniese ondersteuning.
2. Is jy 'n handelaar of vervaardiger?
A:Ons is 'n professionele pick-and-place masjienewer in China vir 15 jaar.
3. Hoeveel dae is die lewerdatum?
A:Normaalgesproke is al ons produkte in voorraad en sal binne 15 dae na empfang van betaling verskaf word.
4. Hoekom kies ons!
China se vooraanstaande SMT toerusting vervaardiger, wat professionele en tydige dienste verskaf.
5. Wat is die betaalvoorwaardes?
Voorskottig van 30%, betaal voor vertrek.
A: Verskeie SMT-toerusting (soos pick-and-place masjiene, soldeerpaste drukkers, herwarmingstoorn) en SMT-eenmalige dienste en oplossings, professionele naverkoopdiens en tegniese ondersteuning.
2. Is jy 'n handelaar of vervaardiger?
A:Ons is 'n professionele pick-and-place masjienewer in China vir 15 jaar.
3. Hoeveel dae is die lewerdatum?
A:Normaalgesproke is al ons produkte in voorraad en sal binne 15 dae na empfang van betaling verskaf word.
4. Hoekom kies ons!
China se vooraanstaande SMT toerusting vervaardiger, wat professionele en tydige dienste verskaf.
5. Wat is die betaalvoorwaardes?
Voorskottig van 30%, betaal voor vertrek.
CHM-551 Klein, hoë presisie 4 kop Kies en Plaas Masjien Spesifikasies
|
CHM-551 Spesifikasies
|
|
|
Afmetings
|
1050mm(L)X 1050mm(W) X 885mm(H)
|
|
Gewig
|
190KG
|
|
Kragtoevoer
|
AC220V (50Hz, enkelfase) 600W
|
|
Lugvoerder
|
0.5MPa ~0.7MPa
|
|
Vakuumverrigting
|
Vakuumgenerateur (Japan PISCO)
|
|
Aantal Monteerder Koppe
|
4
|
|
Monteerspoed
|
11500cph (optimale)
IPC9850 spoed: 8850cph |
|
Monteerakkuraatheid
|
±60μm CPK≥1.0 (XY)
|
|
Stuurpresisie
|
5μm
|
|
Komponentehoogte
|
12mm
|
|
Komponenttipe
|
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, ens.
(weerstand/kapasitor/diode/triode/LED/IC, ens.) |
|
PCB dikte
|
0.6mm~3.5mm
|
|
PCB grootte
|
350mm(L)×270mm(W) (standaard);
600mm(L)×270mm(B) (opsioneel) |
|
Slangwisseling
|
Outomatiese snydopverandering (13 gat snydopbibliotheek)
|
|
Beheerstelsel
|
Ingebou bedryfsrekenaar (Linux bedryfstelsel)
uitgerus met 'n toonbeeld, toetsbord en muis |
|
Aandryfsisteem
|
X&Y-as bestuur deur servomotors; gebruik van buigsaam S-kromme versnelling en vertraagding
|
|
Oorgangstelsel
|
Balvormige skroef + lynêre gids, outomatiese oordragspoorstelsel
|
|
Voerstelsel
|
50 Yamaha 8mm standaard pneumatiese/elektriese voerder stapels
(ook geskik vir IC-bak en stokvoeder) |
|
Visiestelsel
|
Momentopname kamera×4 (komponentgrootte van toepassing: 14mm×14mm);
IC-kamera×1 (komponentgrootte van toepassing: 36mm×36mm); Mark kamera×2 |
|
Visiestelsel
|
Vlieëkamera×6 (komponentgrootte van toepassing: 16mm×16mm);
IC-kamera×1 (komponentgrootte van toepassing: 36mm×36mm) Mark kamera×2 |
