Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина
Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина
Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина
Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина
Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина
Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина
Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина
Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина
Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина
Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина
Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина
Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина
Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина
Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина

Полно Автоматска Charmhigh Чип Маунтер PCB Асемблеја Линија Led Производна Машина СМТ Производствена Линија SMD Пик и Плес Машина

Истражување
  • Пregлед
  • Препорачани Производи

Пregлед

Ако ви треба високабрзина, високаточност, стабилна машина за подигнување и поставување, изберете CHARMHIGH! Ако ви треба машина за подигнување и поставување со супер ценостеност , изберете CHARMHIGH! Ако ви е потребна Линија за SMT производство дека најдобар одговара на вашата компанија , изберете CHARMHIGH!
Опис на важни предности на опремата
Поддржавањето на CPK е важен клучен момент при избирањето на машината за подигнување и поставување, што го прави процесот на SMT производство повеќе стабилен.

ANC: тупчињата можат да се распоредат автоматски според компонентите, што го прави SMT производството повеќе интелигентно и ефикасно.
Универзална глава за монтирање со висока прецизност: една машина може да задоволи потребите за монтирање на различни компоненти со висока стабилност.
Структура од лит олов, машината за подигнување и поставување работи стабилно на висока брзина.
Приводени од двојни серво мотори, прецизноста на монтирање е осигурена.
За повеќе предности, молиме консултирајте се или оставете порака на интернет...

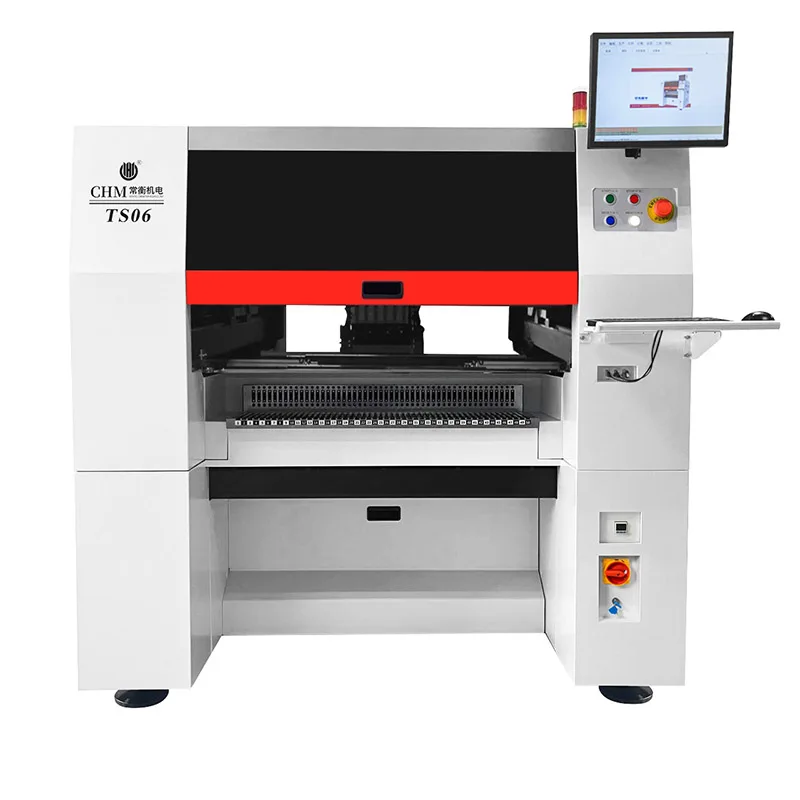

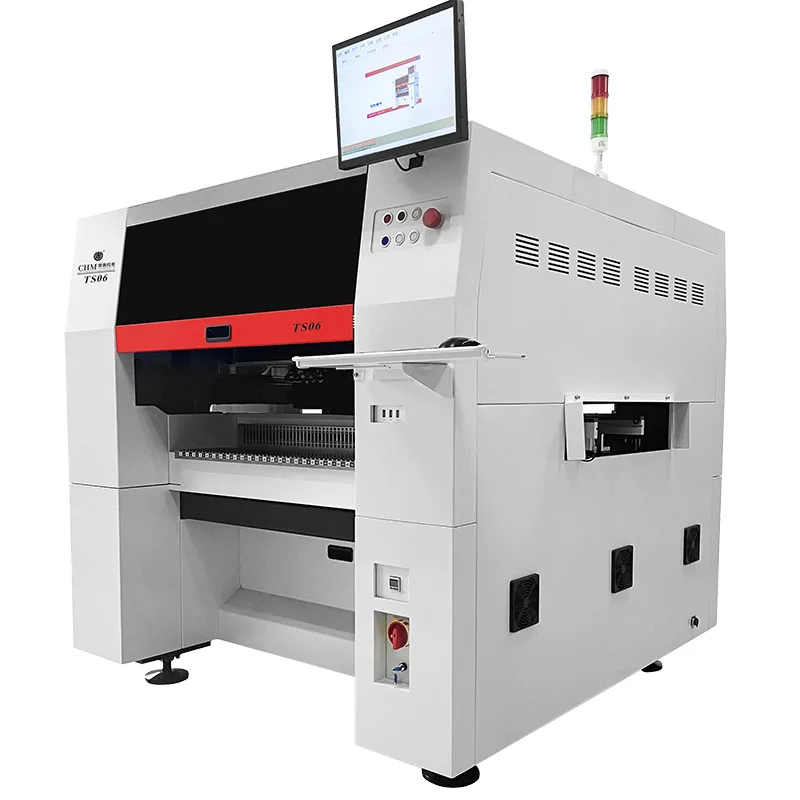

TS06 Висока брзина, висока прецизност и многу функции 6 глави
Спецификации на машината за подигнување и ставање
Спецификации за TS06
Димензии
1600mm(Д)×1688mm(Ш)×1560mm(В)
Тежина
1930кг
Напојување
AC380V (50Hz, три фази), 3.5kW
Понуда на воздух
0.5МПа ~0.7МПа
Генерирање на вакуум
Градена вакуум помпа
Количина на монтирачка глава
6
Брзина на монтирање
30000cph (оптимално)
Точност на монтирање
（XY）±0.035mm CPK≥1.0
Висина на компонента
≤15mm
Ренг на монтирање
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, итн.
(резистор/капацитет/диод/триод/LED/ИК, итн.)
Дебелина на ПЧП
0.6mm~3.5mm
Големина на PCB
600mm(L)×400mm(W) (стандард);
Транспортирање на PCB
аутоматско транспортирање со три делови на рел, уред за поддршка на ПКБ
Промена на ноузла
Автоматска промена на ноузла (библиотека со 37-отворени ноузли)
Контролен систем
Вграден индустријален компјутер (Windows 7)
оснажен со монитор, тастатура и миш
Погонски систем
X&Y оска приводени од Panasonic A6 серво мотори (Y оска од двојни мотори); со примена на гибочка S-крива за убрзување и спуштање
Трансмисион систем
X&Y оска со THK земен шарен винт и THK тих линеарни водичи (Y оска со двојни винтови)
Систем за фидирање
100 NXT 8mm стандардни фидери во стапки
(исто така приклопливо за IC тава и стик фидер)
Визуелен систем
Летечка камера×6 (применива големина на компонентите: 22мм×22мм);
IC камера×1 (големина на компоненти кои се применуваат: 36mm×36mm);
Има функција за спојување на слики
Означи камера×2
Профил на компанијата

Charmhigh е основана во 2009 година и има историја од 16 години. Првенствено се фокусираме на истражување и развој, производство и продажба на SMT P&P машини, и нудиме на клиентите еден-стандарден SMT решенија. Во моментов имаме свој индустријски парк, кој е главно поделен во: центар за истражување и развој, производствен центар, продажен центар итн. Големината на локацијата е пресеку 40.000 квадратни метри. Производите се извозат во различни земји и се доверливи од страна на корисниците.
Зошто да Нас Изберете

1. CHARMHIGH е избран од клиентите во повеќе од 30 земји низ светот. 2. Имаме богат искуство во поставките на SMT фабрики и сме добри во креирање на различни SMT производствени решенија и услуги според потребите на клиентите од нула. 3. Можеме да овозможим најпрофесионалните технички услуги и поддршка. 4. Имаме богат искуство во работенje со SMT проблеми и решенија. 5. Изборот на CHARMHIGH сигурно ќе стане ваш надежден кинезиски партнер.
Поддржка за CPK
CPK обично претставува можността на процесот на машината за подигање и ставање. Поддржката на CPK осигурува дека опремата може да работи стабилно и точно во бараните grenici на точност.
ANC
библиотека на дупчиња со 37 отвора, автоматски ги менува дупчињата според различnite компоненти, што го прави вашето СМТ производство поинтелигентно и автоматизирано, зголемувајќи ефикасноста на производството.
Двомоторен серво привод по Y-оската
Одбедува точноста и стабилноста на машината за подигнување и ставање при висока брзина. Решува проблемот со лесна износување на торзијата генерирана од привод со един мотор.
Универзална мултифунциска монтажна глава
Исполнува потребите за монтирање на различни компоненти и не е потребно да се заменува монтажната глава. Опсег на монтирање на компоненти: 01005-36mm*36mm.
Огрвена структура
Граничната платформа и Y-оската гантри се изработени со интегрално ливење. Одбијаме да користиме нискокостен мраморен структура, која има лоша удрена резистентност и не може да се поправи ако една ден е повредена.
Система за визуелно уочување со високоразрешителна ИК камера
Заснована на напредни визуелни алгоритми, може ясно да идентификува бројот и карактеристиките на чиповите за да осигура високопрезна монтирање. Освен тоа, има функции за сегментирање и идентификација за да осигура монтирање на големи компоненти.
Високобрзина летечка камера
Високоспоро синхронна идентификација на компонентите во 16MM*16MM, постигнувајќи високоспоро монтирање. Секој ноуз има независна детекциона функција, што прави SMT производството многу надежно.
100 f pozicija на едер (8mm)
50 стапки материја спред и позади, користејќи NXT едер, прецизност на едирање ±0.03 мм CPK≥1, брзо едирање, висока прецизност, ефективно се намалува отфрлањето на материја.

Начин на хранење: се користи електрически хранител за хранење, а прецизноста на хранењето достигнува ±0.03mm CPK≥1. Табела за хранење: поддржува предварително офлайн хранење, што ја споредува работното време. Вибрационен хранител: поддржува хранење на цевести компоненти. IC табла: поддржува TRAY хранење и масовно хранење на компоненти.

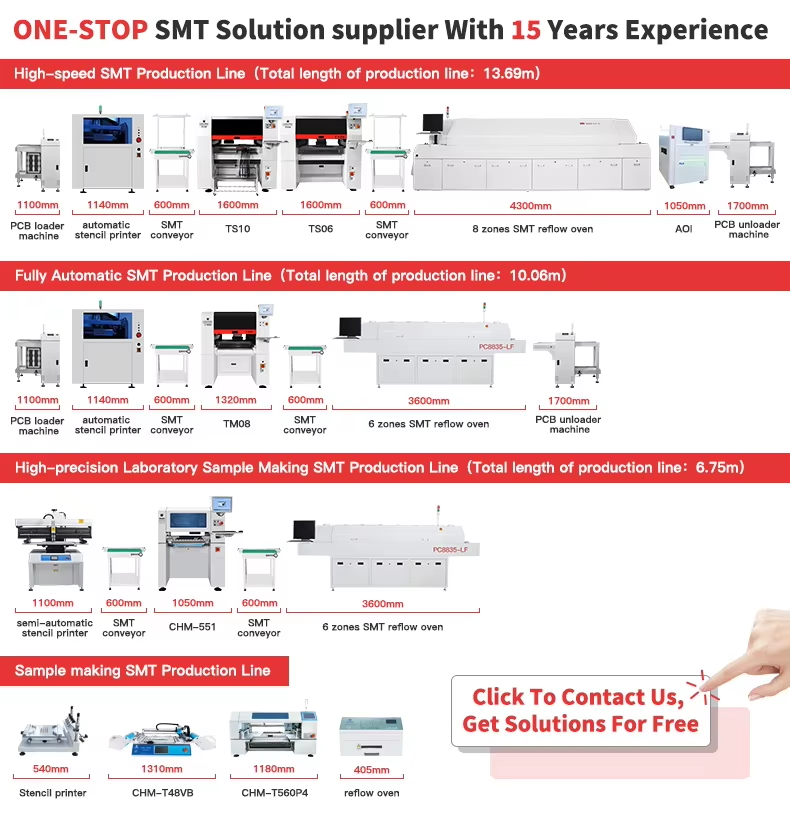

生产线0海报.pngПакување и испорака
Нашата компанија
Претходен случај
Клиентски случај.
ЧПЗ
1. Што можеме да ви направиме? Разни SMT апарати (како што се машини за подигање и поставување, тисачки за паста од олов, рефлоу фурни) и SMT услуги и решенија во едно, професионална послепродажна услуга и техничка поддршка. 2. Дали сте трговец или производител?
W ние сме професионален производител на машини за бирање и ставање во Кина со 16 години искуство. 3. Колку дена е рокот за испорака? Обично сите наши производи се во залиха и ќе бидат испратени во рок од 15 дена по прифатувањето на plaќањето. 4. Зошто да изберете нè! Водечки производител на SMT опрема во Кина, кој овозможува професионални и утреќни услуги. 5. Што се однесува до условите за plaќање? Потпладината од 30%, plaќана пред испраќањето.
