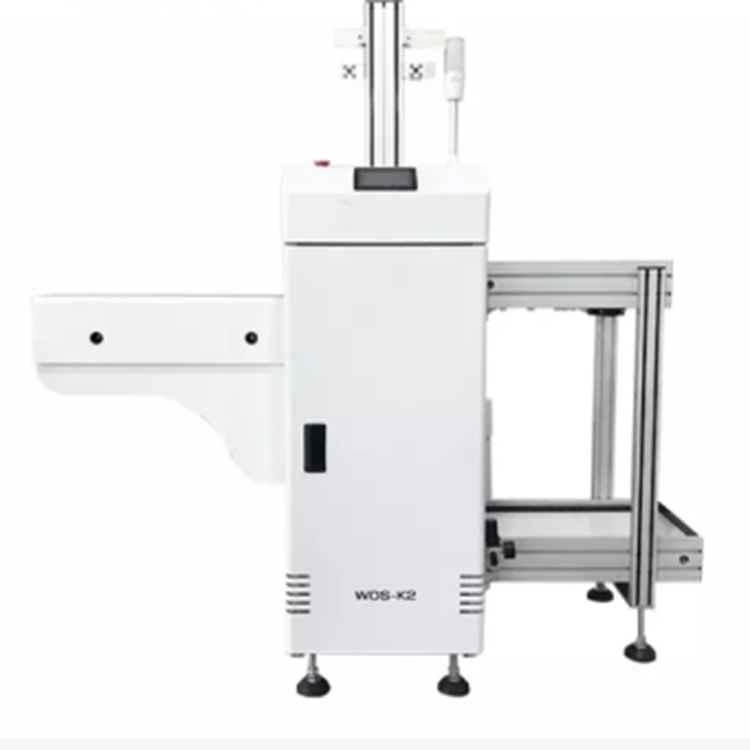

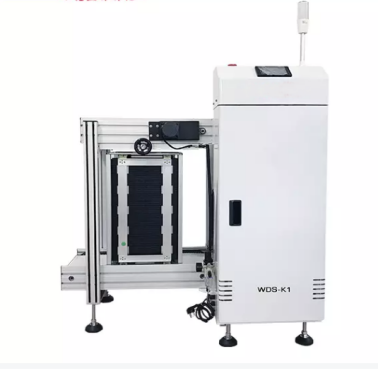

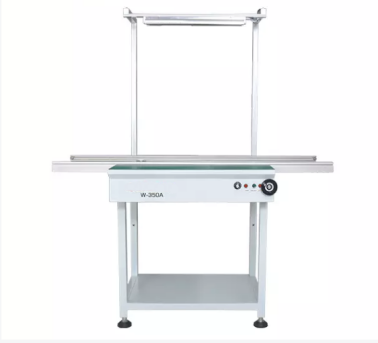

Línea de producción SMT completamente automática, línea de ensamblaje SMT altamente flexible

Cantidad de cabezales de montaje

10

Peso

1930kg

Suministro de aire

0.5Mpa-0.7Mpa

Generación de vacío

Bomba de vacío incorporada

Altura del componente

≤12mm

Tamaño del PCB

1200mm(L)×400mm(A) (opcional)

DIMENSIONES

1600mm(L)×1688mm(A)×1560mm(A)

Velocidad de montaje

42000cph (óptimo)

Precisión de montaje

（XY）±40μm CPK≥1.0

PrecisiónControl

4μm

EspesorPCB

0.6mm~3.5mm

TransportePCB

transporte automático en tres secciones con rieles, dispositivo de soporte para PCB

Cambio de boquilla

Cambio automático de boquilla (biblioteca de boquillas de 37 orificios)

Sistema de Control

Computadora industrial incorporada (Windows 7)

equipada con monitor, teclado y ratón

Fuente de alimentación

AC380V (50Hz, fase única), 4.5kW

Transporte de PCB

transporte automático en tres secciones con rieles, dispositivo de soporte para PCB

Cambio de boquilla

Cambio automático de boquilla (biblioteca de boquillas de 37 orificios)

Sistema de Control

Computadora industrial incorporada (Windows 7)

equipada con monitor, teclado y ratón

SISTEMA DE ACCIONAMIENTO

Ejes X e Y accionados por servomotores Panasonic A6 (eje Y por

doble motor); adopta aceleración y desaceleración flexible en curva S

Sistema de transmisión

Ejes X e Y con tornillo de bolas rectificado y guía lineal silenciosa

(eje Y con doble tornillos)

Sistema de Alimentación

pilas de alimentadores estándar 100 NXT de 8 mm

(también adecuado para bandeja de IC y alimentador de palitos)

Sistema de visión

Cámara voladora×10 (tamaño de componente aplicable: 16mm×16mm);

Cámara IC×1 (tamaño de componente aplicable: 36mm×36mm)

Cámara de marca×2

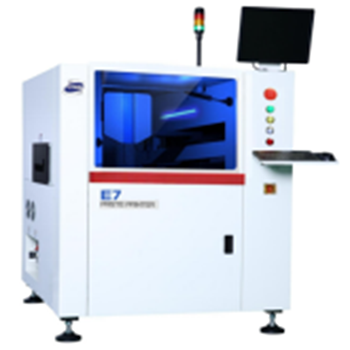

Tamaño máximo de la tabla

450mm*350mm

Tamaño mínimo de la placa

50mm*50mm

Espesor del PCB

0.4mm-6mm

Deformación

1% Diagonal

Velocidad de transferencia

1500mm/s

Velocidad de impresión

0~200 mm/s

Precisión de repetición de posición do y

±12.5μm @6 σ , Cpk ≥ 2.0

Requisitos de energía

AC220V+10%,50/60HZ,15A

Dimensiones (L*W*H) mm

4600×1300×1470

Peso

Aproximadamente 2000 kg

Número de zonas de calentamiento

Up8+ Bottom8

Longitud de las Zonas de Calefacción

3150mm

Ancho Máximo del PCB

Ancho de la correa de malla 500 mm, riel guía ajustable 380 mm

Altura de la cinta transportadora

880±20mm

Rango de Velocidad del Transportador

0-2000mm/min

Fuente de alimentación

5 cables, 3 fases, 380 V

Potencia de Inicio

48kw

Consumo de energía

Aprox. 8-10 kW

Precisión en el control de temperatura

±2℃
