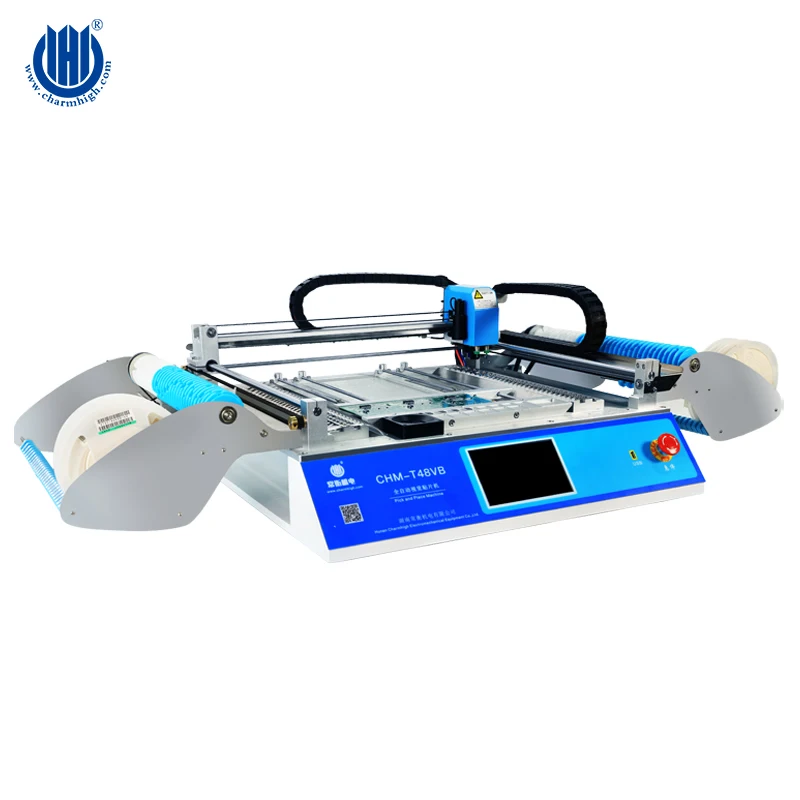

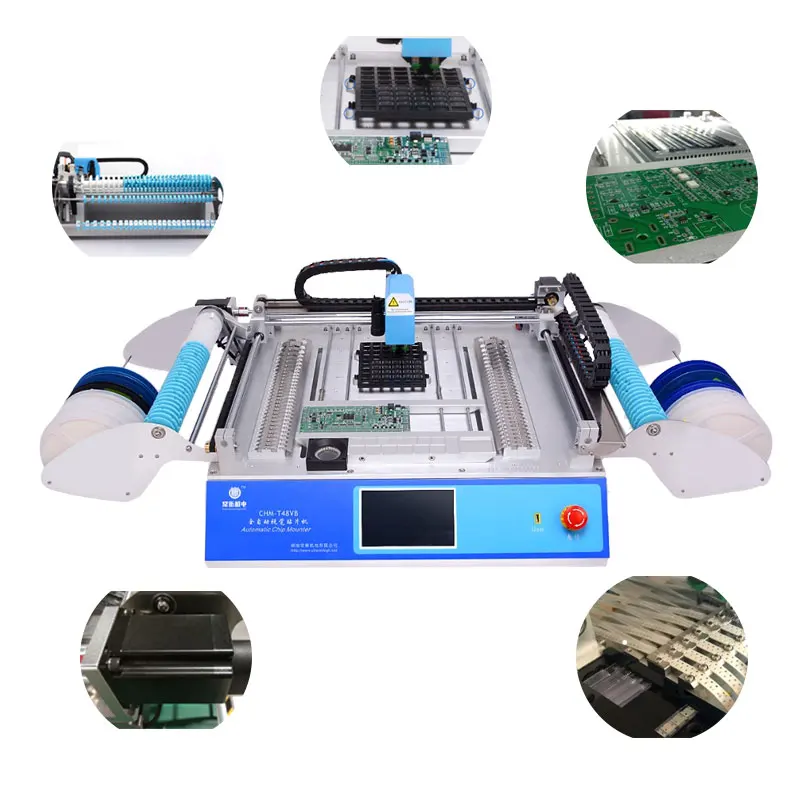

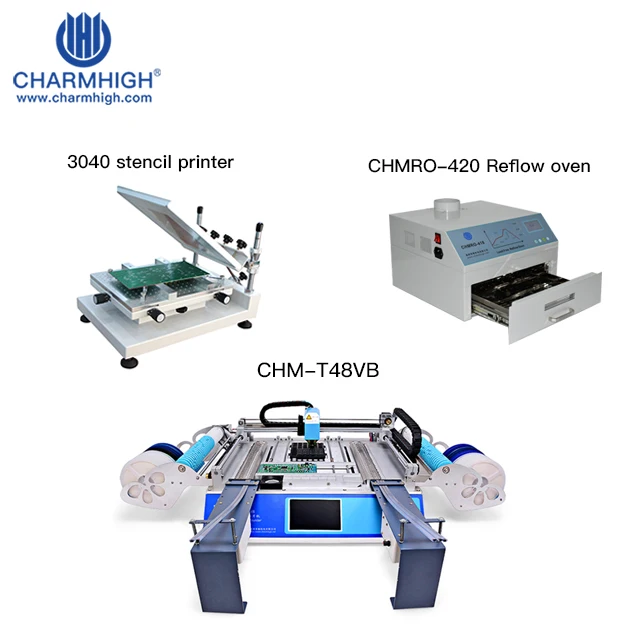

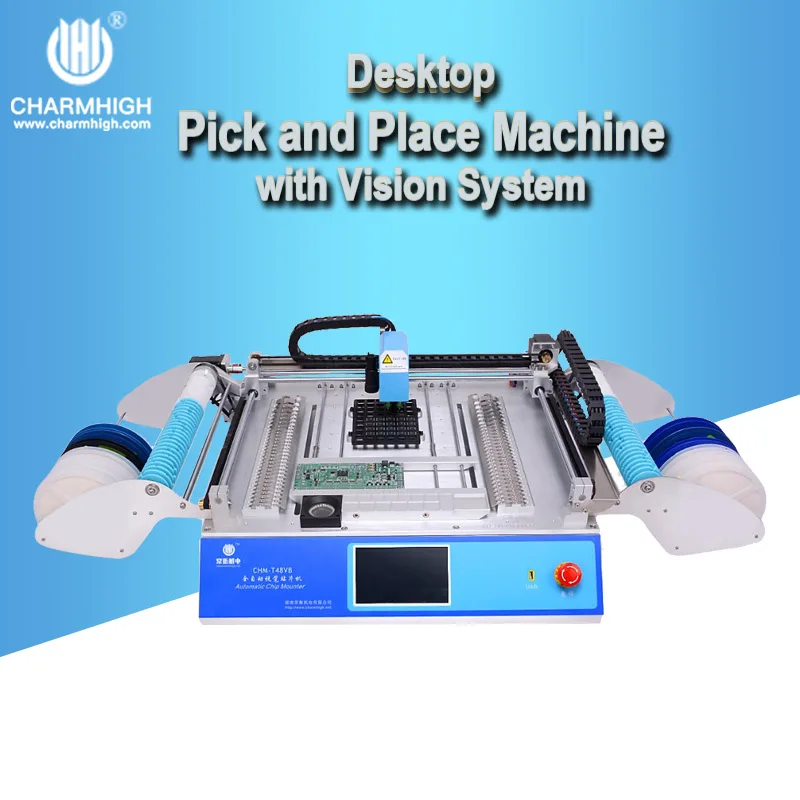

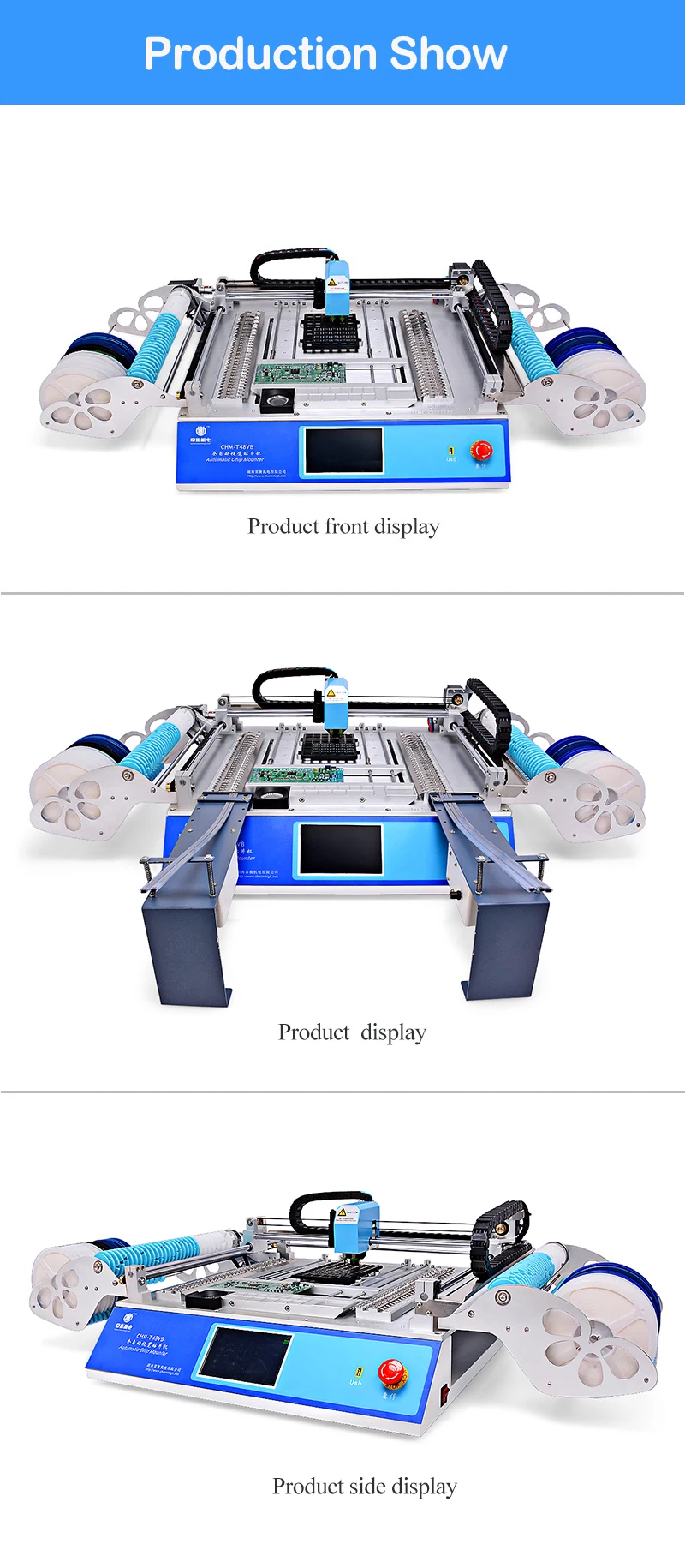

Charmhigh Chm-T48VB Десктоп Смт Пик и Плес Машина Производствена Линија за PCB Прототип и Смт Асемблеја

Спецификации CHM-T48VB

DI димензии

1310mm(L)×710mm(W)×340mm(H)

Тежина

49 кг

Напојување

AC220V (50Hz, еднофазен) / AC110V (60Hz, еднофазен);

300W

А ир Снабдевање

Не е потребна надворешна достава на воздух

Генерирање на вакуум

Градена вакуум помпа

Количина на монтирачка глава

2

Брзина на монтирање

6000чс(оптимален ви то без визуелна детекција);

4000cph (оптимално со детекција на визија)

Точност на регулација

0,025 мм

Тип на компонента

0402/0603 ~ 5050/SOT/SOP/QFP/QFN/BGA, итн.

(резистор /капацитор/диод/триод/LED/ИЧ, e tc.)

Дебелина на ПЧП

0.6mm~3.5mm

Големина на PCB

10мм(Д)×10мм(Ш) ~ 345мм(Д)×360мм(Ш)

Транспортирање на PCB

Ручна операција

Промена на ноузла

М годишно функционирање

Контролен систем

Вграден компјутер (embedded Linux оперативен систем),

7- инч тач екран

Д r ив систем

X&Y-оска dr дрвен од стапни мотори во начин на контрола со затворен циклус што се реализира со енкодер; Осната Z може да детектира поништување; сите мотори користат флексилна S-крива за убрзување и споравање; лента теглење ер автоматско поништување подржано

Т трансмисион Систем

Синхронизиран ремен + pO ишчен чекмедже + линеарен водилник

Ф систем за хранење

58 стапки за подавање на лента (8mm :44,12mm :8;16мм :4,24mm :2;подршка за прилагодување ), 14 предвидени општи IC стапки, работна површина со прилагодувани IC таласи и подршка за палка подавач

V систем за видение

Камера за горе за автоматска калибрирање на компонентите (големина на компоненти кои се применливи: 22mm×22mm); долна камера за калибрирање на PCB преку Mark Point и позиционирање на компонентите

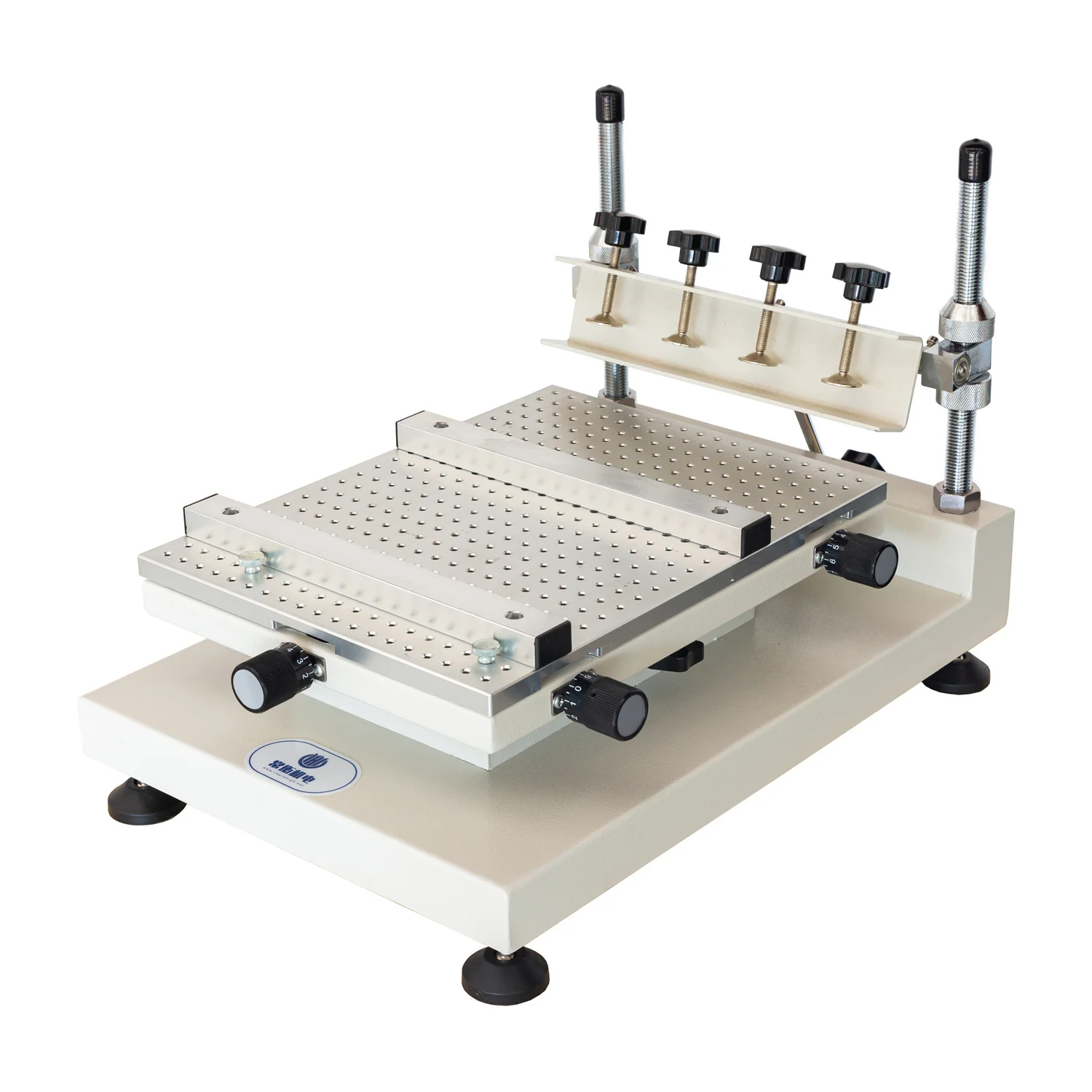

Димензии на работната површина

300*400mm

Големина на печатење

250*400mm

Макс. димензија на мрежата

370*470mm

Начин на принтер

рачен

Дебелина на субстратите

0-80mm

Волумен на прилагане на работната маса

10mm, Хоризонтална аглова регулација

Висина на печатарскиот платформ

190MM

повторна точност

±0.01mm

режим на локација

Бенчмарки или дупки во облик

Димензија

540*380*390 mm

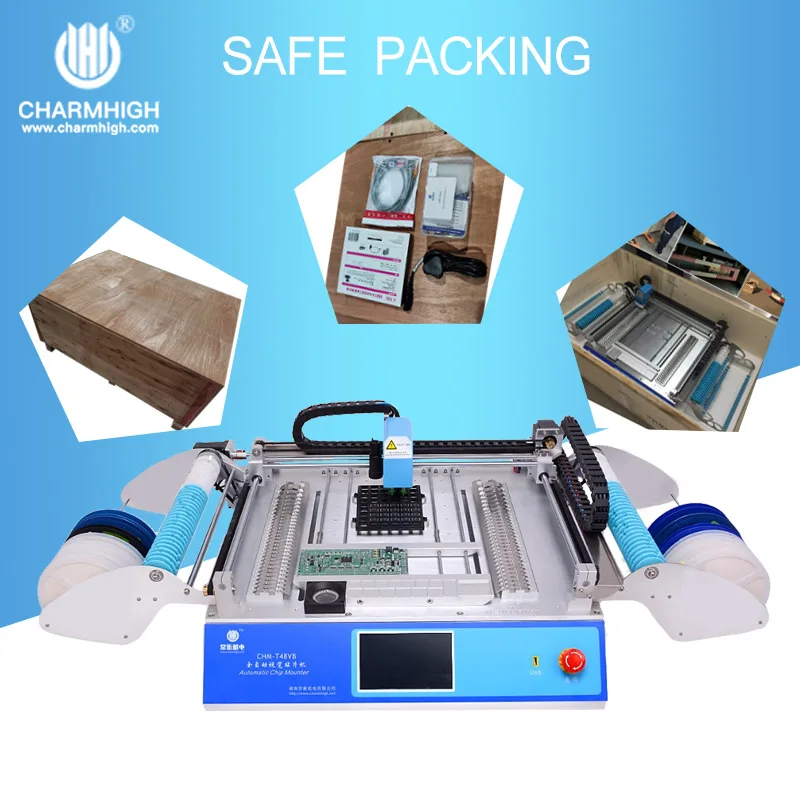

Големина на пакување

660*500*280mm

Тежина

GW.23Kg
