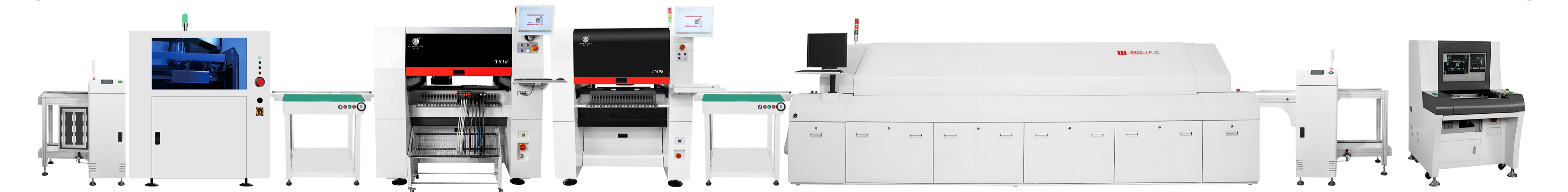

Kompletní průvodce výběrem správního stroje pro montáž povrchových součástek (SMT) podle vašich výrobních požadavků

Přizpůsobte si výrobní profil správnímu SMT stroji pro osazování součástek

Výroba malých sérií/s velkým množstvím typů výrobků versus výroba velkých sérií/s malým množstvím typů výrobků: jak požadavky na výstup ovlivňují výběr stroje

Správný SMT stroj pro výběr a umístění závisí výrazně na výrobním objemu a rozmanitosti výrobků. Pro dílny, které zpracovávají malé šarže, ale mnoho různých výrobků – například práci na prototypování, vývoj lékařských zařízení nebo díly pro letecké a kosmické systémy – se flexibilita stává naprosto nezbytnou. Stroje vybavené více tryskami dokážou zpracovat všechny součástky od malých pasivních prvků 01005 až po velké ballové mřížkové sady (BGA) a neobvykle tvarované konektory, čímž se zkracuje doba potřebná na přepínání mezi jednotlivými zakázkami. Většina těchto flexibilních strojů zpracuje přibližně 5 000 až 15 000 součástek za hodinu. Na druhé straně továrny zaměřené na výrobu obrovských množství podobných výrobků – například ty, které ročně vyrábějí miliony chytrých telefonů – potřebují něco zcela jiného. Tyto továrny obvykle používají tzv. „chip shooters“ (stroje pro rychlé umisťování čipů), které jsou navrženy speciálně pro maximální rychlost a jsou schopny umístit od 30 000 do více než 75 000 součástek za hodinu. Zde je rychlost důležitější než přizpůsobivost. Nedávný výzkum z roku 2023 ukázal, jak drahé mohou být špatné volby strojů. Výrobní závody, které své vybavení nepřizpůsobí správně, ztrácejí přibližně 34 % potenciálního výkonu a navíc každoročně utratí navíc 740 000 USD za nepotřebné náklady spojené s přepínáním výroby.

Složitost desky, její rozměry a frekvence výměny: hodnocení požadavků na flexibilitu vašeho SMT stroje pro osazování součástek

Úroveň složitosti desky přímo ovlivňuje, jaké vizuální systémy a mechanické specifikace jsou pro správný provoz potřebné. Při práci s komponenty QFN s jemným roztečem, malými mikro-konektory nebo deskami naplněnými hustou elektronikou je potřeba dosáhnout přesnosti umístění přibližně ±15 mikrometrů nebo lepší. To vyžaduje vizuální systémy vybavené vysokorozlišovacími kamerami a inteligentními řešeními osvětlení, která dokážou detekovat problémy jako například nedostatečná koplanarita, ohnuté vývody nebo nesprávně umístěné nanesené pájivé pasty. U velkorozměrových desek o rozměru přes 500 mm je nezbytné zkontrolovat, zda výrobní linka dokáže tyto desky zpracovat bez úprav šířky dopravníků nebo podporových konstrukcí. Výrobní zařízení, která provádějí časté přestavby (více než desetkrát denně), by měla hledat stroje vybavené rychle odpojitelnými podavači, modulárními konstrukcemi kazet a uživatelsky přívětivými možnostmi programování. Tyto funkce mohou výrazně zkrátit dobu nastavení – někdy i z hodin na pouhé minuty. Průmyslová data ukazují, že výrobci provádějící denně 20 a více přestaveb zlepšili dobu náběhu přibližně o 40 % po přechodu na tyto flexibilní systémy. Je však třeba mít na paměti, že stroje nastavené pro maximální flexibilitu obvykle pracují přibližně o 25 % pomaleji v režimu maximální rychlosti ve srovnání se specializovanými stroji určenými pro vysoký výkon.

Hodnocení kritických technických výkonnostních ukazatelů stroje pro montáž povrchově montovaných součástek (SMT)

Přesnost umístění (±15 µm až ±25 µm) a rozlišení vizuálního systému — důsledky pro jemné kroky u pouzder QFN a součástky 01005

Správné umístění je pro výrobní výtěžnost velmi důležité. Pokud jsou součástky umístěny s odchylkou větší než ±25 mikrometrů, dochází podle standardu IPC-610 i podle praktických zkušeností výrobců na výrobní lince k výraznému nárůstu funkčních poruch u pokročilých sestav tištěných spojovacích desek (PCB). Situace se stává zvláště kritickou u těch nejmenších součástek, jako jsou například QFN pouzdra s jemným roztečem o rozteči 0,4 mm a menší, či miniaturní pasivní součástky typu 01005 o rozměrech pouhých 0,4 × 0,2 milimetru. Pro tyto aplikace musí vizuální systémy rozlišit detaily o velikosti menší než 10 mikrometrů, aby fungovaly správně. Moderní zařízení využívá optických korekcí v reálném čase k řešení různých problémů v průběhu montáže, včetně deformovaných součástek, neustálého napětí pásky z cívek a drobných posunů polohy dávkovačů. Tyto korekce výrazně přispívají k prevenci běžných vad, jako je například jev „tombstoning“ (jedna strana součástky se při pájení zvedne nad desku), či vznik pájecích můstků mezi sousedními plošnými spoji. Výrobci dále spoléhají na laserové systémy pro zarovnání a na techniky zobrazování z více úhlů, které umožňují ověřit správné umístění a rovné přilnutí kuliček BGA k povrchu desky ještě před procesem pájení v reflow peci.

Architektura hlavy a kompatibilita napáječe: vyvážení rychlosti (čipový střílač vs. flexibilní hlava) s univerzálností manipulace s komponenty

Hlavy pro osazování čipů jsou známé svými neskutečnými rychlostmi, někdy dosahují až přibližně 75 000 součástek za hodinu, avšak nejlépe pracují se standardními pasivními součástkami a malými povrchově montovanými integrovanými obvody (SMD IC). Flexibilní hlavy vyprávějí jiný příběh. Tyto výkonné hlavy jsou vybaveny nastavitelnými trychtýři a chytrými systémy s vakuovým přísavem, které dokážou zvládnout celou řadu náročných součástek – od konektorů přes elektrolytické kondenzátory až po ty podivně tvarované díly, kterých se nikdo jiný nechce dotknout. Samozřejmě obětují přibližně 20 až 30 % rychlosti ve srovnání se svými rychlejšími „příbuznými“. Pokud jde o podávače, kompatibilita opravdu hraje klíčovou roli. Stroje, které akceptují různé formáty – jako například pásky šířky 8 mm, tyčinkové balení, zásobníky (trays) i hromadné (bulk) zásoby – výrazně zkracují dobu přenastavení na výrobních linkách s mixem různých výrobků. Některé továrny uvádějí úsporu až přibližně 40 %. A nezapomeňme ani na modulární podávací přihrádky. Ty umožňují obsluze najedou nainstalovat jak velmi malé cívky pro součástky 01005, tak zároveň větší zásobníky pro konektory o šířce 150 mm. Toto uspořádání eliminuje dodatečné kroky umisťování a ty otravné problémy s zarovnáním, které se vždy zdají vyskytnout právě při přepínání mezi různými rozměry součástek.

Posouzení provozní vhodnosti: Rozsah komponent, použitelnost a podporující infrastruktura

Rozsah rozměrů komponent: od pasivních součástek velikosti 01005 po velké BGA a neobvyklé konektory – proč univerzální řešení není vhodné pro SMT stroje pro osazování a umísťování

Součásti v moderní elektronice jsou k dispozici v nejrůznějších rozměrech – od těch nejmenších pasivních součástek typu 01005, jejichž rozměry činí pouhých 0,4 mm × 0,2 mm, až po velké BGA pouzdra, jejichž rozměr může přesahovat 45 mm; k tomu patří také vysoké stínící krabičky a tlakové (press-fit) konektory. Standardní stroje navržené pro jednu konkrétní úlohu prostě nejsou schopny zpracovávat tak širokou škálu součástek bez vzniku problémů s přesností, spolehlivostí nebo prostě jen s výpadky provozu. Při zpracování desek, které kombinují různé technologie, potřebují výrobci zařízení s flexibilními systémy podávání, nastavitelnými tryskami, které se mohou otáčet kolem své osy, a nějakým vizuálním systémem, který se podle potřeby přizpůsobuje. Pokus o umístění větších součástek na menší stroje však skutečně vytváří problémy: součástky se často nesrovnají správně, při jejich umisťování vzniká vyšší tepelné namáhání a po pájení se často objevují vady, jako jsou pájecí dutiny nebo součástky umístěné pod nepatřičným úhlem.

Intuitivní uživatelské rozhraní, efektivita programování a službová ekosystém – snižují dobu školení obsluhy a minimalizují prostoj

Když operátoři získají přístup k role-založenému rozhraní, které bylo optimalizováno pro jejich konkrétní úkoly, doba školení klesne přibližně o 40 % oproti těm starším systémům. Stačí si jen představit všechny ty funkce, jako je programování metodou přetažení a upuštění, nástroje pro vizuální úpravu receptur a užitečné nápovědy, které se objeví právě v okamžiku, kdy jsou nejvíce potřebné. Dále zde máme offline programování, které umožňuje provoz výrobních linek i během změny zakázek nebo aktualizace softwaru. Důležitá je také podpora od dodavatele. Hledejte dodavatele, kteří nabízejí 24/7 dálkovou diagnostiku, mají náhradní díly skladem lokálně v různých regionech a v případě potřeby posílají certifikované inženýry. Většinu problémů lze dnes řešit dálkově – přibližně dvě třetiny typických potíží, jako jsou ucpané trysky nebo nesprávně zarovnané podavače, lze vyřešit telefonicky nebo prostřednictvím videohovoru, místo aby se čekalo na osobní příjezd technika na místo. Výrobní závody, které spolupracují s certifikovanými místními partnery, zažívají při modernizaci zařízení nebo migraci na nové softwarové platformy přibližně o 40 % méně přerušení provozu.

Optimalizujte dlouhodobou hodnotu: návratnost investice, škálovatelnost a budoucí odolnost vaší investice do SMT stroje pro výběr a umístění součástek

Při výběru stroje pro montáž SMT (pikování a umisťování součástek) musí společnosti přemýšlet dopředu, nikoli pouze o současných rychlostech výroby. Stroje s modulárním hardwarovým designem a řídicími systémy, které lze aktualizovat prostřednictvím softwarových aktualizací, nabízejí výrazně vyšší flexibilitu při zpracování novějších typů součástek, jako jsou například mikroskopické pasivní součástky 008004 nebo složité heterogenní balení, aniž by bylo nutné nahradit celé platformy. Návratnost investice není určena pouze tím, jak rychle se věci pohybují, ale zahrnuje také úspory z nižších nákladů na ruční práci, lepší výtěžek výrobků a menší odpad při změnách zařízení. Podle údajů z Automatizační zprávy o efektivitě za rok 2023 dosáhly továrny, kterým se podařilo snížit objem ručního umisťování součástek přibližně o 30 %, návratnosti investic do doby kratší než 18 měsíců. Při posuzování škálovatelnosti je třeba zkontrolovat tři hlavní oblasti: kapacita podavačů musí umožňovat alespoň 120 pozic, systém musí být přizpůsobitelný různým výrobním uspořádáním – buď pomocí modulárních dopravníků, nebo dvojitého dopravního pásu – a měl by být připraven na funkce průmyslu 4.0, jako je kompatibilita s protokolem OPC UA, řídicí panely pro sledování provozní efektivity v reálném čase a rozhraní pro prediktivní údržbu. Aby zůstaly stroje v průběhu času aktuální, výrobci by měli od dodavatelů požadovat informace o plánech na dlouhodobou softwarovou podporu, o tom, zda poskytují firmwarové aktualizace s zachováním zpětné kompatibility, a zda aktivně spolupracují s organizacemi stanovujícími průmyslové normy, jako jsou IPC a SEMI – což pomáhá zaručit, že vše bude bezproblémově fungovat společně i při dalším vývoji automatizačních technologií.

Sekce Často kladené otázky

Jaké jsou hlavní faktory, které je třeba zvážit při výběru SMT stroje pro osazování součástek?

Při výběru SMT stroje pro osazování součástek patří mezi klíčové faktory objem a rozmanitost výroby, složitost desek plošných spojů, jejich velikost a frekvence změny výrobního programu, přesnost umísťování, architektura osazovací hlavy, kompatibilita s podávači a podpora infrastruktury.

Proč je flexibilita důležitá u výroby malých sérií se širokou škálou výrobků?

Flexibilita je u výroby malých sérií se širokou škálou výrobků zásadní, protože umožňuje výrobcům zpracovávat různé součástky a výrobky bez častých změn nastavení stroje, čímž se zvyšuje efektivita a snižuje čas strávený přenastavováním zařízení.

Jak ovlivňuje přesnost umísťování výrobní výtěžek?

Vysoká přesnost umísťování přímo ovlivňuje výrobní výtěžek, neboť nesprávně umístěné součástky mohou vést k funkčním poruchám a vadám v sestavách tištěných spojovacích desek. Zajištění přesného umísťování snižuje riziko vad, jako je například jev „hrobkování“ (tombstoning) nebo můstkování pájkou (solder bridges).

Co by měly společnosti zvážit při posuzování dlouhodobé hodnoty investic do SMT strojů?

Aby optimalizovaly dlouhodobou hodnotu, měly by společnosti zvážit modulární návrhy hardwaru, možnosti aktualizace softwaru, kapacitu podávacích zařízení, kompatibilitu uspořádání továrny, připravenost na průmysl 4.0 a plány podpory od dodavatelů, aby se zajistilo, že stroj zůstane v průběhu času aktuální.
